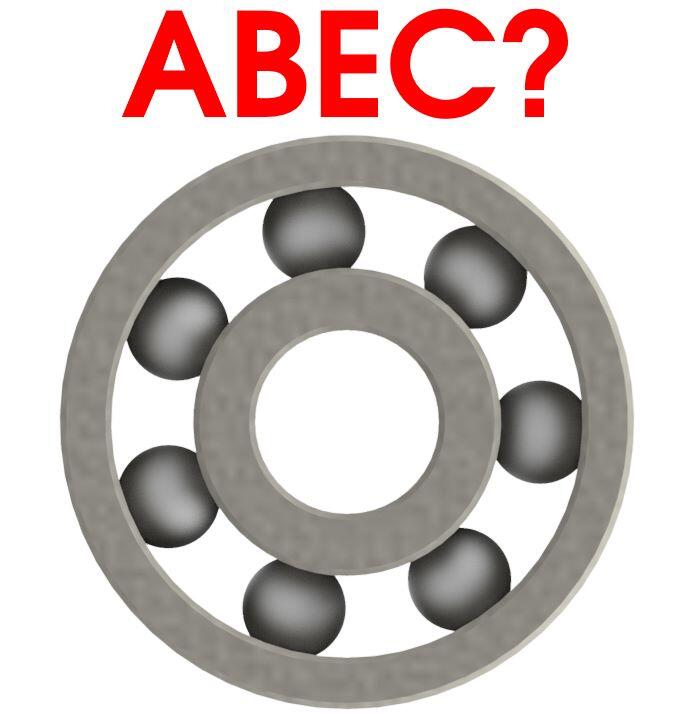

Den ultimate guiden til ABEC-lagre
Ringlageringeniørkomiteen (ABC) har eksistert i over 50 år og er en avdeling av American Bearing Manufacturers Association (AMBA). ABEC-klassifiseringssystemet er utformet for å etablere akseptable toleranser og spesifikasjoner for dimensjons- og geometrisk nøyaktighet for alle lagre. Toleranseklassen til et lager kalles ABEC-klassen. ABEC-klassifiseringer er den aksepterte industristandarden for kulelager og kulelager toleranser, så lagerprodusenter over hele verden er pålagt å ha ABEC-klassifiseringer for sine produkter. Når den er evaluert, er vurderingen etset på lageret. Selvfølgelig, avhengig av den lokale standardbetegnelsen, kan lagertoleranser også spesifiseres av tilsvarende ISO 492 og JIS B 1514 standarder. ABEC-klassifiseringer fungerer som en av referanseguidene designet for å hjelpe forbrukere med å ta informerte beslutninger om hvilken type lager som passer best for deres bruk, men de er ikke den eneste guiden. Derfor er ABEC-klassifiseringssystemet bare ett av mange verktøy som bør brukes når man skal bestemme passende lageralternativer.
ABEC-lagervurderingssystemet bruker oddetall (1, 3, 5, 7, 9) for klassifiseringsklassifiseringer. Dens karakterer er den aksepterte standarden for kulelagertoleranser. Skalaen viser fem nivåer fra bredeste til strammeste toleranse: 1, 3, 5, 7 og 9. Fem forskjellige klassifikasjoner er ordnet i stigende rekkefølge etter lagergrad. Høyere ABEC-karakterer betyr strammere toleranser og tilsvarende høyere lagernøyaktighet, effektivitet og hastighetsegenskaper. Det skal bemerkes at rotasjonshastigheten til et lager avhenger av flere andre faktorer i tillegg til den spesifikke ABEC-vurderingen, men er ikke den eneste faktoren. Lagre som ikke oppfyller minst ABEC 1-standarder, kan ikke klassifiseres som presisjonslagre fordi deres toleranser er for løse. Vanligvis er høyklassifiserte ABEC-lagre (ABEC 5, 7, 9) egnet for presisjonsapplikasjoner som flyinstrumentering, maskinverktøy og kirurgisk utstyr. Lavere klasse ABEC-lagre (ABEC 1 og 3) er egnet for de fleste andre bruksområder som krever kulelager, inkludert kjøretøy, skateboard, hobbymekanikk, fiskesneller, etc.
ABEC lagertoleranseklasser
Tabellen nedenfor viser faktiske ABEC- og RBEC-toleranser i samsvar med ABMA Standard 20. Disse tabellene viser toleransene til de indre og ytre ringene i tommer og metriske enheter. Disse tabellene kan brukes til å bestemme dimensjoner og toleranser for komponenter som aksler og hus. Ved dimensjonering av lagre, bør designere alltid utføre en toleransestablingsstudie ved maksimale og minimale materialforhold, spesielt når de designer miniatyrkulelager. ABEC bruker to hovedfaktorer for å bestemme toleransenivåer: dimensjonsnøyaktighet og løpsnøyaktighet. Dimensjonsnøyaktighet inkluderer fysiske lagerkarakteristikker, slik som: boringsdiameter, ytre diameter, lagerbredde, tillatt avvikelse av innerring avsmalning, formfeil osv. Kjørenøyaktighet måler derimot parametere relatert til unøyaktighet, slik som aksial utløp eller indre løping. og ytre ringløp osv.
ABEC 1 er den groveste, minst nøyaktige, mest holdbare og minst kostbare lagerklassen.
ABEC 3 er den mest kostnadseffektive typen av rimeligste lagre som passer for de fleste bruksområder.
ABEC 5 er en lagerkvalitet som oppnår rimelige hastigheter til en rimelig pris. ?
ABEC klasse 7 lagre er veldig raske og jevne, men veldig dyre.
ABEC 9 og høyere karakterer er veldig dyre og er kanskje ikke engang tilgjengelige for daglig kjøp.
Toleranseverdier i 0.0001 tomme
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -3 | 4 | 0 | -16 | - |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -3 | 4 | 0 | -47 | -98 |
10 | 18 | 0.3937 | 0.7087 | 0 | -3 | 4 | 0 | -47 | -98 |
18 | 30 | 0.7087 | 1.1811 | 0 | -4 | 5 | 0 | -47 | -98 |
30 | 50 | 1.1811 | 1.9685 | 0 | -4.5 | 6 | 0 | -47 | -98 |
50 | 80 | 1.9685 | 3.1496 | 0 | -6 | 8 | 0 | -59 | -150 |
80 | 120 | 3.1496 | 4.7244 | 0 | -8 | 10 | 0 | -79 | -150 |
120 | 180 | 4.7244 | 7.0866 | 0 | -10 | 12 | 0 | -98 | -197 |
180 | 250 | 7.0866 | 9.8425 | 0 | -12 | 16 | 0 | -118 | -197 |
250 | 315 | 9.8425 | 12.4016 | 0 | -14 | 20 | 0 | -138 | -197 |
315 | 400 | 12.4016 | 15.7480 | 0 | -16 | 24 | 0 | -157 | -248 |
Metriske toleranseverdier i mikrometer
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -8 | 10 | 0 | -40 | - |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -8 | 10 | 0 | -120 | -250 |
10 | 18 | 0.3937 | 0.7087 | 0 | -8 | 10 | 0 | -120 | -250 |
18 | 30 | 0.7087 | 1.1811 | 0 | -10 | 13 | 0 | -120 | -250 |
30 | 50 | 1.1811 | 1.9685 | 0 | -12 | 15 | 0 | -120 | -250 |
50 | 80 | 1.9685 | 3.1496 | 0 | -15 | 20 | 0 | -150 | -380 |
80 | 120 | 3.1496 | 4.7244 | 0 | -20 | 25 | 0 | -200 | -380 |
120 | 180 | 4.7244 | 7.0866 | 0 | -25 | 30 | 0 | -250 | -500 |
180 | 250 | 7.0866 | 9.8425 | 0 | -30 | 40 | 0 | -300 | -500 |
250 | 315 | 9.8425 | 12.4016 | 0 | -35 | 50 | 0 | -350 | -500 |
315 | 400 | 12.4016 | 15.7480 | 0 | -40 | 60 | 0 | -400 | -630 |
Tabell IB
Toleranseklasse ABEC-1, RBEC-1
(ISO Klasse Normal)
Ytre ring
Toleranseverdier i 0.0001 tomme
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -3 | 6 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -3 | 6 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -3.5 | 6 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -4.5 | 8 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -5 | 10 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -6 | 14 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -7 | 16 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -10 | 18 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -12 | 20 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -14 | 24 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -16 | 28 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -18 | 31 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -20 | 39 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -30 | 47 | |||
800 | 1000 | 31.4961 | 39.3701 | 0 | -39 | 55 | |||
Metriske toleranseverdier i mikrometer
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -8 | 15 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -8 | 15 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -9 | 15 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -11 | 20 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -13 | 25 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -15 | 35 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -18 | 40 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -25 | 45 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -30 | 50 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -35 | 60 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -40 | 70 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -45 | 80 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -50 | 100 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -75 | 120 | |||
800 | 1000 | 31.4961 | 39.3701 | 0 | -100 | 140 | |||
Tabell II A
Toleranseklasse ABEC-3, RBEC-3
(ISO klasse 6)
Indre ring
Toleranseverdier i 0.0001 tomme
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -3 | 2 | 0 | -16 | - |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -3 | 2.5 | 0 | -47 | -98 |
10 | 18 | 0.3937 | 0.7087 | 0 | -3 | 3 | 0 | -47 | -98 |
18 | 30 | 0.7087 | 1.1811 | 0 | -3 | 3 | 0 | -47 | -98 |
30 | 50 | 1.1811 | 1.9685 | 0 | -4 | 4 | 0 | -47 | -98 |
50 | 80 | 1.9685 | 3.1496 | 0 | -4.5 | 4 | 0 | -59 | -150 |
80 | 120 | 3.1496 | 4.7244 | 0 | -6 | 5 | 0 | -79 | -150 |
120 | 180 | 4.7244 | 7.0866 | 0 | -7 | 7 | 0 | -98 | -197 |
180 | 250 | 7.0866 | 9.8425 | 0 | -8.5 | 8 | 0 | -118 | -197 |
250 | 315 | 9.8425 | 12.4016 | 0 | -10 | 10 | 0 | -138 | -197 |
315 | 400 | 12.4016 | 15.7480 | 0 | -16 | 24 | 0 | -157 | -248 |
Metriske toleranseverdier i mikrometer
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -7 | 5 | 0 | -40 | - |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -7 | 6 | 0 | -120 | -250 |
10 | 18 | 0.3937 | 0.7087 | 0 | -7 | 7 | 0 | -120 | -250 |
18 | 30 | 0.7087 | 1.1811 | 0 | -8 | 8 | 0 | -120 | -250 |
30 | 50 | 1.1811 | 1.9685 | 0 | -10 | 10 | 0 | -120 | -250 |
50 | 80 | 1.9685 | 3.1496 | 0 | -12 | 10 | 0 | -150 | -380 |
80 | 120 | 3.1496 | 4.7244 | 0 | -15 | 13 | 0 | -200 | -380 |
120 | 180 | 4.7244 | 7.0866 | 0 | -18 | 18 | 0 | -250 | -500 |
180 | 250 | 7.0866 | 9.8425 | 0 | -22 | 20 | 0 | -300 | -500 |
250 | 315 | 9.8425 | 12.4016 | 0 | -25 | 25 | 0 | -350 | -500 |
315 | 400 | 12.4016 | 15.7480 | 0 | -30 | 30 | 0 | -400 | -630 |
Toleranseklasse ABEC-3, RBEC-3
(ISO klasse 6)
Ytre ring
Toleranseverdier i 0.0001 tomme
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -3 | 3 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -3 | 3 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -3 | 3.5 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -3.5 | 4 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -4.5 | 5 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -5 | 7 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -6 | 8 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -7 | 9 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -8 | 10 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -10 | 12 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -11 | 14 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -13 | 16 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -20 | 39 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -18 | 24 | |||
800 | 1000 | 31.4961 | 39.3701 | 0 | -24 | 30 | |||
Metriske toleranseverdier i mikrometer
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -7 | 8 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -7 | 8 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -8 | 9 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -9 | 10 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -11 | 13 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -13 | 18 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -15 | 20 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -18 | 23 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -20 | 25 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -25 | 30 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -28 | 35 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -33 | 40 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -38 | 50 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -45 | 60 | |||
800 | 1000 | 31.4961 | 39.3701 | 0 | -60 | 75 | |||
Tabell III A
Toleranseklasse ABEC-5, RBEC-5
(ISO klasse 5)
Indre ring
Toleranseverdier i 0.0001 tomme
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -2 | 1.5 | 0 | -16 | -98 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -2 | 1.5 | 0 | -16 | -98 |
10 | 18 | 0.3937 | 0.7087 | 0 | -2 | 1.5 | 0 | -31 | -98 |
18 | 30 | 0.7087 | 1.1811 | 0 | -2.5 | 1.5 | 0 | -47 | -98 |
30 | 50 | 1.1811 | 1.9685 | 0 | -3 | 2 | 0 | -47 | -98 |
50 | 80 | 1.9685 | 3.1496 | 0 | -3.5 | 2 | 0 | -59 | -98 |
80 | 120 | 3.1496 | 4.7244 | 0 | -4 | 2.55 | 0 | -79 | -150 |
120 | 180 | 4.7244 | 7.0866 | 0 | -5 | 3 | 0 | -98 | -150 |
180 | 250 | 7.0866 | 9.8425 | 0 | -6 | 4 | 0 | -118 | -197 |
250 | 315 | 9.8425 | 12.4016 | 0 | -7 | 5 | 0 | -138 | -197 |
315 | 400 | 12.4016 | 15.7480 | 0 | -9 | 6 | 0 | -157 | -248 |
Metriske toleranseverdier i mikrometer
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -5 | 4 | 0 | -40 | -250 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -5 | 4 | 0 | -40 | -250 |
10 | 18 | 0.3937 | 0.7087 | 0 | -5 | 4 | 0 | -80 | -250 |
18 | 30 | 0.7087 | 1.1811 | 0 | -6 | 4 | 0 | -120 | -250 |
30 | 50 | 1.1811 | 1.9685 | 0 | -8 | 5 | 0 | -120 | -250 |
50 | 80 | 1.9685 | 3.1496 | 0 | -9 | 5 | 0 | -150 | -250 |
80 | 120 | 3.1496 | 4.7244 | 0 | -10 | 6 | 0 | -200 | -380 |
120 | 180 | 4.7244 | 7.0866 | 0 | -13 | 8 | 0 | -250 | -380 |
180 | 250 | 7.0866 | 9.8425 | 0 | -15 | 10 | 0 | -300 | -500 |
250 | 315 | 9.8425 | 12.4016 | 0 | -18 | 13 | 0 | -350 | -500 |
315 | 400 | 12.4016 | 15.7480 | 0 | -23 | 15 | 0 | -400 | -630 |
Tabell III B
Toleranseklasse ABEC-5, RBEC-5
(ISO klasse 5)
Ytre ring
Toleranseverdier i 0.0001 tomme
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -2 | 2 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -2 | 2 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -2.5 | 2.5 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -3 | 3 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -3.5 | 3 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -4 | 4 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -4.5 | 4.5 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -5 | 5 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -6 | 6 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -7 | 7 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -8 | 8 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -9 | 9 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -11 | 10 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -14 | 12 | |||
Metriske toleranseverdier i mikrometer
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -5 | 5 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -5 | 5 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -6 | 6 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -6 | 6 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -9 | 8 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -10 | 10 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -11 | 11 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -13 | 13 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -15 | 15 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -18 | 18 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -20 | 20 | |||
400 | 500 | 15.7480 | 19.6850 | 0 | -23 | 23 | |||
500 | 630 | 19.6850 | 24.8031 | 0 | -28 | 25 | |||
630 | 800 | 24.8031 | 31.4961 | 0 | -35 | 30 | |||
Tabell IV A
Toleranseklasse ABEC-7, RBEC-7
(ISO klasse 4)
Indre ring
Toleranseverdier i 0.0001 tomme
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -1.5 | 1 | 0 | -16 | -98 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -1.5 | 1 | 0 | -16 | -98 |
10 | 18 | 0.3937 | 0.7087 | 0 | -1.5 | 1 | 0 | -31 | -98 |
18 | 30 | 0.7087 | 1.1811 | 0 | -2 | 1 | 0 | -47 | -98 |
30 | 50 | 1.1811 | 1.9685 | 0 | -2.5 | 1.5 | 0 | -47 | -98 |
50 | 80 | 1.9685 | 3.1496 | 0 | -3 | 1.5 | 0 | -59 | -98 |
80 | 120 | 3.1496 | 4.7244 | 0 | -3 | 2 | 0 | -79 | -150 |
120 | 180 | 4.7244 | 7.0866 | 0 | -4 | 2.5 | 0 | -98 | -150 |
180 | 250 | 7.0866 | 9.8425 | 0 | -4.5 | 3 | 0 | -118 | -197 |
Metriske toleranseverdier i mikrometer
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -4 | 2.5 | 0 | -40 | -250 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -4 | 2.5 | 0 | -40 | -250 |
10 | 18 | 0.3937 | 0.7087 | 0 | -4 | 2.5 | 0 | -80 | -250 |
18 | 30 | 0.7087 | 1.1811 | 0 | -5 | 3 | 0 | -120 | -250 |
30 | 50 | 1.1811 | 1.9685 | 0 | -6 | 4 | 0 | -120 | -250 |
50 | 80 | 1.9685 | 3.1496 | 0 | -7 | 4 | 0 | -150 | -250 |
80 | 120 | 3.1496 | 4.7244 | 0 | -8 | 5 | 0 | -200 | -380 |
120 | 180 | 4.7244 | 7.0866 | 0 | -10 | 6 | 0 | -250 | -380 |
180 | 250 | 7.0866 | 9.8425 | 0 | -12 | 8 | 0 | -300 | -500 |
Toleranseklasse ABEC-7, RBEC-7
(ISO klasse 4)
Ytre ring
Toleranseverdier i 0.0001 tomme
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -1.5 | 1 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -1.5 | 1 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -2 | 1.5 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -2.5 | 2 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -3 | 2 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -3 | 2.5 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -3.5 | 3 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -4 | 3 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -4.5 | 4 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -5 | 4.5 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -6 | 5 | |||
Metriske toleranseverdier i mikrometer
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -4 | 3 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -4 | 3 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -5 | 4 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -6 | 5 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -7 | 5 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -8 | 6 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -9 | 7 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -10 | 8 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -11 | 10 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -13 | 11 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -15 | 13 | |||
Tabell VA
Toleranseklasse ABEC-9, RBEC-9
(ISO klasse 2)
Indre ring
Toleranseverdier i 0.0001 tomme
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -1 | 0.5 | 0 | -16 | -98 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -1 | 0.5 | 0 | -16 | -98 |
10 | 18 | 0.3937 | 0.7087 | 0 | -1 | 0.5 | 0 | -31 | -98 |
18 | 30 | 0.7087 | 1.1811 | 0 | -1 | 1 | 0 | -47 | -98 |
30 | 50 | 1.1811 | 1.9685 | 0 | -1 | 1 | 0 | -47 | -98 |
50 | 80 | 1.9685 | 3.1496 | 0 | -1.5 | 1 | 0 | -59 | -98 |
80 | 120 | 3.1496 | 4.7244 | 0 | -2 | 1 | 0 | -79 | -150 |
120 | 150 | 4.7244 | 5.9055 | 0 | -3 | 1 | 0 | -98 | -150 |
150 | 180 | 5.9055 | 7.0866 | 0 | -3 | 2 | 0 | -98 | -150 |
180 | 250 | 7.0866 | 9.8425 | 0 | -3 | 2 | 0 | -118 | -197 |
Metriske toleranseverdier i mikrometer
Borediameter (d) | Bore | Radial Runout (Kia) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
0.6 | 2.5 | 0.0236 | 0.0984 | 0 | -2.5 | 1.5 | 0 | -40 | -250 |
2.5 | 10 | 0.0984 | 0.3937 | 0 | -2.5 | 1.5 | 0 | -40 | -250 |
10 | 18 | 0.3937 | 0.7087 | 0 | -2.5 | 1.5 | 0 | -80 | -250 |
18 | 30 | 0.7087 | 1.1811 | 0 | -2.5 | 2.5 | 0 | -120 | -250 |
30 | 50 | 1.1811 | 1.9685 | 0 | -2.5 | 2.5 | 0 | -120 | -250 |
50 | 80 | 1.9685 | 3.1496 | 0 | -4 | 2.5 | 0 | -150 | -250 |
80 | 120 | 3.1496 | 4.7244 | 0 | -5 | 2.5 | 0 | -200 | -380 |
120 | 150 | 4.7244 | 5.9055 | 0 | -7 | 2.5 | 0 | -250 | -380 |
150 | 180 | 5.9055 | 7.0866 | 0 | -7 | 5 | 0 | -250 | -380 |
180 | 250 | 7.0866 | 9.8425 | 0 | -8 | 5 | 0 | -300 | -500 |
Tabell VB
Toleranseklasse ABEC-9, RBEC-9
(ISO klasse 2)
Ytre ring
Toleranseverdier i 0.0001 tomme
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -1 | 0.5 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -1 | 0.5 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -1 | 0.5 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -1.5 | 1 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -1.5 | 1.5 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -2 | 2 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -2 | 2 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -3 | 2 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -3 | 3 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -3 | 3 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -4 | 3 | |||
Metriske toleranseverdier i mikrometer
Ytre diameter (D) | Ytre Dia. Toleranse | Radial Runout (Kea) | Breddetoleranse (ΔBS) | ||||||
mm | tommers | alle | enkelt lager | sammenkoblede lagre | |||||
enn | inkl. | enn | inkl. | høy | lav | maks. | høy | lav | |
2.5 | 6 | 0.0984 | 0.2362 | 0 | -2.5 | 1.5 | Identisk med breddetoleranse (ΔBS) til indre ring i samme lager | ||
6 | 18 | 0.2362 | 0.7087 | 0 | -2.5 | 1.5 | |||
18 | 30 | 0.7087 | 1.1811 | 0 | -4 | 2.5 | |||
30 | 50 | 1.1811 | 1.9685 | 0 | -4 | 2.5 | |||
50 | 80 | 1.9685 | 3.1496 | 0 | -4 | 4 | |||
80 | 120 | 3.1496 | 4.7244 | 0 | -5 | 5 | |||
120 | 150 | 4.7244 | 5.9055 | 0 | -5 | 5 | |||
150 | 180 | 5.9055 | 7.0866 | 0 | -7 | 5 | |||
180 | 250 | 7.0866 | 9.8425 | 0 | -8 | 7 | |||
250 | 315 | 9.8425 | 12.4016 | 0 | -8 | 7 | |||
315 | 400 | 12.4016 | 15.7480 | 0 | -10 | 8 | |||
Hvilke andre viktige lagertoleranseklasser finnes?
Mange land i verden har sine egne standardiseringsorganisasjoner. For eksempel er Tyskland, Japan, Sør-Korea, Russland og Kina store lagerproduserende land, og alle har industristandarder som dekker kule- og rullelager. I nesten alle tilfeller er disse standardene tilsvarende eller tilsvarende ISO 492. Tabellen nedenfor viser likeverdige toleranseklasser for de tre vanligste standardene.
ANSI Standard 20 | ISO 492 | DIN 620 |
ABEC 1 | Klasse Normal | P0 |
ABEC 3 | klasse 6 | P6 |
ABEC 5 | klasse 5 | P5 |
ABEC 7 | klasse 4 | P4 |
ABEC 9 | klasse 2 | P2 |
Begrensninger for ABEC-lagervurderinger
Mens lagertoleranseklasser primært kontrollerer grensedimensjonene til ringene, bør det også bemerkes at noen funksjoner som er kritiske for lagerytelse og levetid ikke er kontrollert av ABEC (eller ISO) spesifikasjoner. Disse inkluderer intern klaring, overflatefinish, kulenøyaktighet, dreiemoment, støy, burtype og smøring osv. Disse elementene, sammen med nøyaktighetsgraden, bør spesifiseres ved valg av lagre for å sikre optimal levetid og ytelse. I mange tilfeller er det en av disse funksjonene, ikke nøyaktighetsnivået, som vil gi ønsket ytelse og/eller lang levetid, så lenge det er riktig spesifisert.
ABEC-vurderingssystemet kan være misvisende av flere grunner:
Begrenset omfang: ABEC måler kun dimensjonelle toleranser, ikke reelle ytelseskrav som hastighet eller holdbarhet.
Villedende beregninger: En høy ABEC-vurdering garanterer ikke bedre ytelse; andre faktorer spiller en viktig rolle.
Spesielle applikasjoner: Valg av lagre for spesielle bruksområder, for eksempel rulleskøyter, krever lagre som tåler spesifikke påkjenninger, og ABEC løser ikke dette problemet.
I tillegg inkluderer ikke ABEC-klassifiseringssystemet: sidebelastning, slagfasthet, materialvalg og gradering, klaring mellom kuler og løp, installasjonskrav og behovet for vedlikehold og rengjøring. Alle disse kravene til lagerdesign er viktige for ytelsen til lagrene dine.
Faktisk har vi funnet ut at i mange tilfeller fungerer ikke lagre med høye ABEC-klassifiseringer like bra som andre lagre med lavere ABEC-klassifisering, for eksempel i skøyter eller scooterhjul. Ytelsesforskjellen mellom to lagre med samme ABEC-klassifisering er også enorm. Derfor kan det å stole utelukkende på ABEC-klassifiseringer ikke være den eneste faktoren for å velge riktig lager for deg.
Hvordan måler du ABEC-karakteren til et lager?
Selvfølgelig er det mulig å måle ABEC-vurderingen til et lager, men det er ikke en enkel sak. ABEC-klassifiseringen til et lager er vanligvis angitt på lageremballasjen eller på produsentens datablad. Hvis denne informasjonen ikke er tilgjengelig, kan ABEC-vurderingen til et lager måles ved hjelp av en rekke svært presise måleinstrumenter, for eksempel mikrometre og optiske komparatorer. For å måle ABEC-klassifiseringen til et lager, må lageret først fjernes fra applikasjonen det brukes i, og deretter må følgende målinger tas:
1. Lagerets ytre diameter: Bruk et mikrometer eller optisk komparator for å måle lagerets ytre diameter.
2. Lagerets indre diameter: Bruk et mikrometer eller optisk komparator for å måle lagerets indre diameter.
3. Lagerets veggtykkelse: Bruk et mikrometer eller optisk komparator for å måle lagerets veggtykkelse.
Når disse målingene er oppnådd, kan en konverteringstabell brukes til å bestemme lagerets ABEC-klassifisering. Generelt sett, jo høyere ABEC-graden er, desto høyere er nøyaktigheten til lageret. Det er imidlertid verdt å merke seg at ABEC-klassifiseringer ikke tar hensyn til andre faktorer som kan påvirke lagerkvaliteten, for eksempel kvaliteten på kuler og beslag. Derfor er måling av ABEC-vurderingen til et lager ofte utenfor mulighetene til private brukere som skatere. Hvis du er interessert i å lære om ABEC-klassifiseringen til lagrene du bruker, vennligst kontakt Aubearing i dag!
Hva er viktig, ABEC-kvalitet eller kvalitet på lagermaterialet?
Både ABEC-karakteren og kvaliteten på materialene som brukes til å lage lageret, påvirker lagerets ytelse. Kvaliteten på materialene som brukes er imidlertid ofte viktig, ettersom materialer av høyere kvalitet bidrar til lengre levetid for lagre og jevn ytelse. Generelt sett bruker produsenter bedre materialer for å produsere høyere ABEC-vurderinger.
Har keramiske lagre også ABEC-klassifisering?
ABEC-klassifiseringssystemet ble opprinnelig utviklet for stålkulelager. Noen lagerprodusenter utvider imidlertid også ABEC-systemer til hybrid- og keramiske lagre. Hybridlager er laget av en kombinasjon av materialer som stål og keramikk eller stål og polymer. De brukes ofte i applikasjoner hvor god lastekapasitet og god jevnhet er nødvendig, for eksempel elektriske motorer (f.eks. motoriserte spindler) i visse applikasjoner. Keramiske lagre er laget utelukkende av keramiske materialer, for eksempel silisiumnitrid. De brukes ofte i applikasjoner der det kreves god slitestyrke, god varmebestandighet og god glatthet (de brukes for eksempel også i "speed" profesjonelle rulleskøyter). Hvis lagerprodusenten tilbyr et ABEC-system for hybrid- eller keramiske lagre, kan definisjonene av de ulike kvalitetene avvike fra ABEC-kvalitetene for stålkulelager. Generelt er det viktig å konsultere lagerprodusent eller leverandør for nøyaktig informasjon om ABEC-karakterdefinisjoner tilgjengelig for keramiske eller hybride lagre.
Hvordan velge riktig ABEC-klasse for lagrene dine?
Velge riktig ABEC-klasse for ditt lager søknad krever full forståelse av hva ABEC-karakteren representerer. De fleste lagrene som selges er ABEC klasse 1 og 3 og yter veldig bra. Disse lagrene er i midten av serien og er ofte funnet i ikke-presisjonsapplikasjoner som bilkomponenter, skateboard, elektriske motorer og girkasser. I applikasjoner hvor lagre må operere med svært høye rotasjonshastigheter, eller i utstyr som krever presis posisjonering, kreves ofte strammere toleranser. For eksempel kalles produkter med rotasjonshastigheter over 30,000 7 rpm, for eksempel høyhastighetsrutere, høypresisjon, ultrapresisjon og ultrahøy presisjon. I disse tilfellene kreves vanligvis en ABEC-vurdering på 9 eller XNUMX. Å produsere disse høyere klassifiserte lagrene krever presis maskinering og lengre produksjonstider. De er også betydelig dyre, ofte så mye som fem ganger enn lavere klassifiserte lagre.
Det er viktig å merke seg at mens ABEC-karakterer kan bidra til å bestemme lagerytelsen til en viss grad, er det flere andre faktorer som må vurderes når man velger riktig lager. For eksempel slagfasthet, sidebelastning, smøring, klaring, støy og installasjonskrav. Derfor kan det observeres betydelige forskjeller i ytelse mellom to lagre med lik karakter i forskjellige miljøer. Av lignende årsaker kan i noen tilfeller et lager med lavere ABEC-klassifisering gi bedre resultater i en bestemt applikasjon enn et lager med høyere ABEC-klassifisering.
Konklusjon
Aubearing har distribuert kule- og rullelager til amerikanske og internasjonale kjøpere i over tjue år. Vi spesialiserer oss på produksjon av applikasjonsspesifikke lagre for å sikre at produktene våre kan møte kravene til våre kunder i alle bransjer. For å bestemme lagernøyaktigheten og ABEC-klassifiseringen som passer for din applikasjon, vennligst kontakt Aubearing.
