Panduan Utama untuk Bantalan Robot
Bantalan robot merupakan komponen mekanis yang tidak terpisahkan pada sambungan robot, perannya adalah meminimalkan gesekan antar bagian yang bergerak dan memberikan dukungan pada gerakan rotasi atau linier. Yang bantalan robot dipilih tergantung pada persyaratan pengoperasian spesifik sambungan robot. Misalnya, bantalan bola adalah pilihan yang populer karena gesekannya yang rendah dan kemampuan kecepatan putaran yang tinggi, sedangkan bantalan rol lebih disukai untuk aplikasi yang memerlukan beban lebih tinggi.
Seiring dengan kemajuan teknologi robotika, rakitan bantalan berpresisi tinggi menjadi sangat penting untuk akurasi dan kinerja secara keseluruhan. Bantalan memainkan peran penting dalam pergerakan sendi robot yang mulus dan presisi. Tanpa bantalan, robot tidak dapat melakukan gerakan atau rotasi memanjang atau menyamping. Bantalan robot bertanggung jawab untuk menggerakkan lengan dengan tepat. Bearing biasanya terbuat dari baja kromium, stainless steel, keramik atau plastik. Bantalan berpenampang tipis, bantalan kontak sudut, bantalan rol bersilang, dan bantalan dorong semuanya cocok untuk robot. Diantaranya, bantalan berpenampang tipis sangat populer.
Jenis bantalan robot
Pemilihan bantalan secara signifikan mempengaruhi efisiensi, keandalan, dan umur panjang sistem robot. Bantalan biasanya digunakan pada robot industri klasik untuk mengelas, mengecat, dan menangani komponen berat, dan pada robot ringan untuk merakit beban ringan, memaksimalkan muatan, dan mengurangi inersia untuk meningkatkan daya tanggap. Bantalan berdinding tipis sering kali dirancang menjadi sambungan lengan robot karena konstruksinya yang ringan, hemat ruang, dan kemampuan kecepatan tinggi. Bantalan rol seringkali menjadi pilihan pertama untuk kebutuhan beban berat. Bantalan slewing adalah pilihan umum untuk rotasi utama dan peralatan pengangkat terkait. Bantalan hibrida (bola keramik dengan cincin baja tahan karat) dan bantalan keramik sepenuhnya merupakan alternatif untuk pengoperasian di lingkungan yang keras. Tergantung pada lingkungan pengoperasian, beban dan kecepatan dapat mempengaruhi kinerja bantalan. Misalnya, paduan baja tahan karat 440C dapat digunakan di lingkungan yang keras atau korosif serta dalam aplikasi pemrosesan medis, makanan, atau bahan kimia.
Bantalan bagian tipis
Bantalan bagian tipis memberikan kecepatan lebih tinggi, efisiensi lebih besar, dan tingkat fleksibilitas lebih tinggi. Berat bantalan berkurang karena perbedaan kecil ukuran antara cincin bagian dalam dan luar. Sekalipun diameter lubang bertambah, berbagai rangkaian bantalan berdinding tipis tetap mempertahankan dimensi penampang yang sama. Jenis desain ini memungkinkan desain poros berongga di mana komponen lain seperti saluran udara, listrik atau hidrolik dapat digunakan sebagai saluran. Desain lain seperti bantalan dinding tipis kontak empat titik dapat menggantikan sepasang bantalan untuk desain yang ringkas dan kinerja yang stabil.

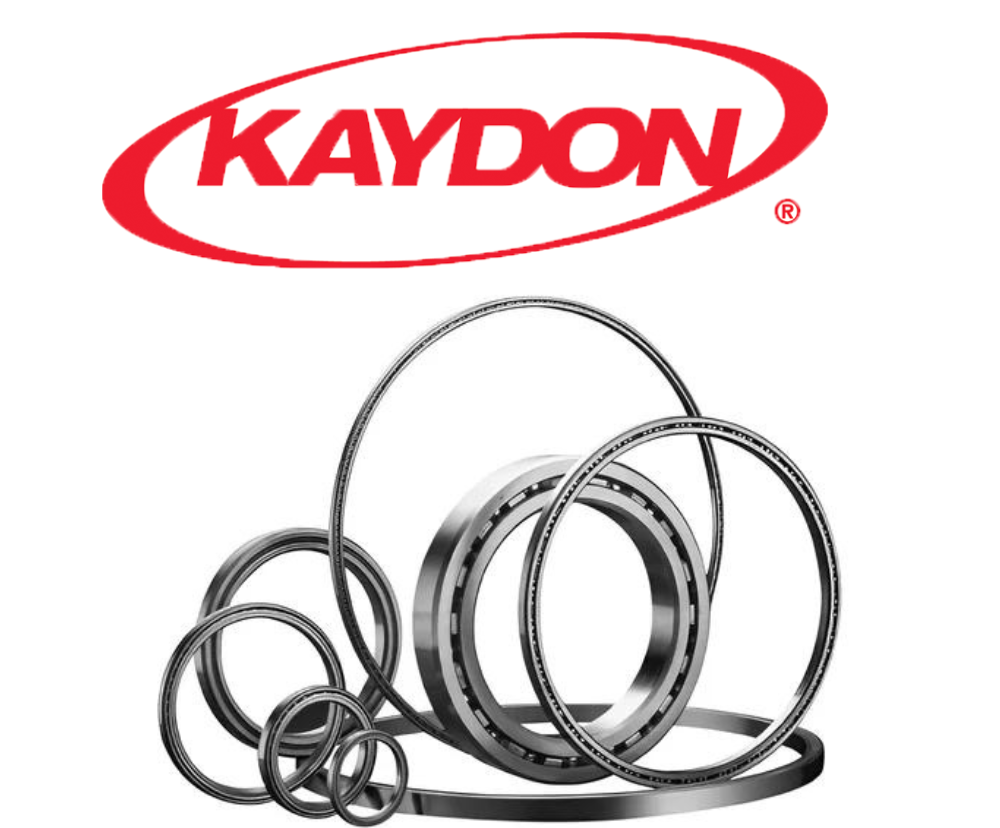

Kaydon Bantalan Reali-Slim® adalah pilihan utama untuk bantalan robot. Seiring dengan berkembangnya desain robot, banyak insinyur desain robot yang menentukan bantalan Kaydon. Bantalan Robot Kaydon menyediakan bantalan yang ringkas dan ringan untuk meningkatkan muatan dan meminimalkan kebutuhan daya. Meskipun konfigurasi penampang tipis memiliki kelebihan, peningkatan fleksibilitas membuat bantalan rentan terhadap perubahan dimensi yang dapat mempengaruhi pembentukan lapisan pelumas. Pemilihan material dan perhatian pada manufaktur sangat penting untuk menghasilkan produksi. Jika bantalan tidak sempurna, kesalahan kecil dapat menyebabkan bantalan kesulitan berputar dengan lancar, sehingga meningkatkan gesekan, keausan, dan getaran. Bantalan bagian tipis dapat dirancang terbuka, terlindung atau disegel dan dibuat dari baja kromium SAE 52100 atau baja tahan karat kelas 440. Mereka dirancang untuk membawa beberapa beban radial serta beban dorong sedang di kedua arah. Beberapa bantalan berpenampang tipis yang lebih kecil juga tersedia dengan sangkar sintetis kecepatan tinggi nilon yang diperkuat fiberglass.
Aubearing adalah produsen bearing kelas dunia lainnya yang menawarkan rangkaian lengkap jenis bearing berpenampang tipis untuk aplikasi robotik yang menuntut dan dapat memproduksi bantalan berpenampang tipis ukuran dan kualitas Kaydon. Desain robot yang ditingkatkan saat ini mengandalkan desain yang ringkas, ringan, dan bantalan berpenampang kecil. Bantalan berdinding tipis adalah solusi terbaik untuk desain robot. Bantalan berpenampang tipis terdiri dari tujuh seri terbuka dan lima seri tersegel. Ada tiga jenis seri terbuka: kontak radial tipe C, kontak sudut tipe A dan kontak empat titik tipe X. Seri 6700, 6800 berdinding tipis tersedia dalam berbagai bentuk penutup debu, bentuk flensa, bentuk baja tahan karat, bentuk lebar lebar, dan lain-lain, dengan variasi yang lengkap.
Bantalan Terbuka RealiSlim
Part Number | Jenis segel | Bor Dia | Dia Luar | Lebar | Bahan Cincin | Bahan Bola | Beban Radial Dinamis | Berat |
Open | 2 " | 2.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 450 lbs | 0.1 lbs | |
Open | 2 " | 2.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 393 lbs | 0.1 lbs | |
Open | 2 " | 2.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 514 lbs | 0.1 lbs | |
Open | 2.5 " | 3 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 459 lbs | 0.12 lbs | |
Open | 2.5 " | 3 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 442 lbs | 0.13 lbs | |
Open | 2.5 " | 3 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 583 lbs | 0.13 lbs | |
Open | 2.75 " | 3.25 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 614 lbs | 0.14 lbs | |
Open | 3 " | 3.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 507 lbs | 0.14 lbs | |
Open | 3 " | 3.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 487 lbs | 0.15 lbs | |
Open | 3 " | 3.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 643 lbs | 0.15 lbs | |
Open | 3.5 " | 4 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 552 lbs | 0.17 lbs | |
Open | 3.5 " | 4 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 530 lbs | 0.18 lbs | |
Open | 3.5 " | 4 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 701 lbs | 0.18 lbs | |
Open | 4 " | 4.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 595 lbs | 0.19 lbs | |
Open | 4 " | 4.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 756 lbs | 1205.0lbs | |
Open | 4 " | 4.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 756 lbs | 0.19 lbs | |
Open | 4.25 " | 4.75 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 616 lbs | 0.2 lbs | |
Open | 4.25 " | 4.75 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 591 lbs | 0.2 lbs | |
Open | 4.25 " | 4.75 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 783 lbs | 0.2 lbs | |
Open | 4.5 " | 5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 637 lbs | 0.21 lbs | |
Open | 4.5 " | 5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 610 lbs | 0.22 lbs | |
Open | 4.5 " | 5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 809 lbs | 0.22 lbs | |
Open | 4.75 " | 5.25 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 657 lbs | 0.22 lbs | |
Open | 4.75 " | 5.25 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 629 lbs | 0.23 lbs | |
Open | 4.75 " | 5.25 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 834 lbs | 0.23 lbs | |
Open | 5 " | 5.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 676 lbs | 0.23 lbs | |
Open | 5 " | 5.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 648 lbs | 0.24 lbs | |
Open | 5 " | 5.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 859 lbs | 0.24 lbs | |
Open | 5.5 " | 6 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 715 lbs | 0.25 lbs | |
Open | 5.5 " | 6 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 685 lbs | 0.25 lbs | |
Open | 5.5 " | 6 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 908 lbs | 0.25 lbs | |
Open | 6 " | 6.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 752 lbs | 0.28 lbs | |
Open | 6 " | 6.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 720 lbs | 0.28 lbs | |
Open | 6 " | 6.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 955 lbs | 0.28 lbs | |
Open | 6.5 " | 7 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 788 lbs | 0.3 lbs | |
Open | 6.5 " | 7 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 754 lbs | 0.3 lbs | |
Open | 6.5 " | 7 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1001 lbs | 0.3 lbs | |
Open | 7 " | 7.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 823 lbs | 0.32 lbs | |
Open | 7 " | 7.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 787 lbs | 0.31 lbs | |
Open | 7 " | 7.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1046 lbs | 0.31 lbs | |
Open | 7.5 " | 8 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 857 lbs | 0.34 lbs | |
Open | 7.5 " | 8 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 820 lbs | 0.34 lbs | |
Open | 7.5 " | 8 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1089 lbs | 0.34 lbs | |
Open | 8 " | 8.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 890 lbs | 0.36 lbs | |
Open | 8 " | 8.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 851 lbs | 0.38 lbs | |
Open | 8 " | 8.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1131 lbs | 0.38 lbs | |
Open | 9 " | 9.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 954 lbs | 0.41 lbs | |
Open | 9 " | 9.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 912 lbs | 0.44 lbs | |
Open | 9 " | 9.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1212 lbs | 0.44 lbs | |
Open | 10 " | 10.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1014 lbs | 0.45 lbs | |
Open | 10 " | 10.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 969 lbs | 0.5 lbs | |
Open | 10 " | 10.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1289 lbs | 0.5 lbs | |
Open | 11 " | 11.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1072 lbs | 0.5 lbs | |
Open | 11 " | 11.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1025 lbs | 0.52 lbs | |
Open | 11 " | 11.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1362 lbs | 0.52 lbs | |
Open | 12 " | 12.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1128 lbs | 0.54 lbs | |
Open | 12 " | 12.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1078 lbs | 0.56 lbs | |
Open | 12 " | 12.5 " | 0.25 " | 52100 Baja Chrome | 52100 Baja Chrome | 1433 lbs | 0.56 lbs | |
Open | 1 " | 1.375 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 194 lbs | 0.025 lbs | |
Open | 1 " | 1.375 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 188 lbs | 0.026 lbs | |
Open | 1 " | 1.375 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 247 lbs | 0.025 lbs | |
Open | 1.5 " | 1.875 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 238 lbs | 0.038 lbs | |
Open | 1.5 " | 1.875 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 225 lbs | 0.039 lbs | |
Open | 1.5 " | 1.875 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 296 lbs | 0.039 lbs | |
Open | 1.75 " | 2.125 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 251 lbs | 0.045 lbs | |
Open | 1.75 " | 2.125 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 242 lbs | 0.045 lbs | |
Open | 1.75 " | 2.125 " | 0.1875 " | 52100 Baja Chrome | 52100 Baja Chrome | 319 lbs | 0.045 lbs | |
Open | 2 " | 2.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 601 lbs | 0.15 lbs | |
Open | 2 " | 2.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 577 lbs | 0.16 lbs | |
Open | 2 " | 2.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 758 lbs | 0.16 lbs | |
Open | 2.5 " | 3.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 675 lbs | 0.19 lbs | |
Open | 2.5 " | 3.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 644 lbs | 0.2 lbs | |
Open | 2.5 " | 3.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 848 lbs | 0.19 lbs | |
Open | 3 " | 3.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 734 lbs | 0.22 lbs | |
Open | 3 " | 3.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 707 lbs | 0.24 lbs | |
Open | 3 " | 3.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 933 lbs | 0.24 lbs | |
Open | 3.5 " | 4.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 801 lbs | 0.27 lbs | |
Open | 3.5 " | 4.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 767 lbs | 0.27 lbs | |
Open | 3.5 " | 4.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1014 lbs | 0.27 lbs | |
Open | 4 " | 4.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 865 lbs | 0.3 lbs | |
Open | 4 " | 4.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 825 lbs | 0.3 lbs | |
Open | 4 " | 4.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1091 lbs | 0.3 lbs | |
Open | 4.25 " | 4.875 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 891 lbs | 0.31 lbs | |
Open | 4.25 " | 4.875 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 846 lbs | 0.31 lbs | |
Open | 4.25 " | 4.875 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1120 lbs | 0.31 lbs | |
Open | 4.5 " | 5.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 917 lbs | 0.34 lbs | |
Open | 4.5 " | 5.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 880 lbs | 0.33 lbs | |
Open | 4.5 " | 5.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1165 lbs | 0.33 lbs | |
Open | 4.75 " | 5.375 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 951 lbs | 0.35 lbs | |
Open | 4.75 " | 5.375 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 901 lbs | 0.34 lbs | |
Open | 4.75 " | 5.375 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1193 lbs | 0.34 lbs | |
Open | 5 " | 5.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 976 lbs | 0.37 lbs | |
Open | 5 " | 5.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 933 lbs | 0.38 lbs | |
Open | 5 " | 5.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1236 lbs | 0.38 lbs | |
Open | 5.5 " | 6.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1033 lbs | 0.4 lbs | |
Open | 5.5 " | 6.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 984 lbs | 0.41 lbs | |
Open | 5.5 " | 6.125 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1304 lbs | 0.41 lbs | |
Open | 6 " | 6.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1088 lbs | 0.44 lbs | |
Open | 6 " | 6.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1034 lbs | 0.44 lbs | |
Open | 6 " | 6.625 " | 0.3125 " | 52100 Baja Chrome | 52100 Baja Chrome | 1371 lbs | 0.44 lbs |
Bantalan Tersegel RealiSlim
| Part Number | Jenis segel | Bor Dia | Dia Luar | Lebar | Bahan Cincin | Beban Radial Dinamis | Beban Radial Statis | Berat |
| JA020CP0 | Tertutup | 2 " | 2.5 " | 0.25 " | 52100 Baja Chrome | 393 lbs | 680 lbs | 0.1 lbs |
| JA020XP0 | Tertutup | 2 " | 2.5 " | 0.25 " | 52100 Baja Chrome | 514 lbs | 680 lbs | 0.1 lbs |
| JA025CP0 | Tertutup | 2.5 " | 3 " | 0.25 " | 52100 Baja Chrome | 442 lbs | 830 lbs | 0.12 lbs |
| JA025XP0 | Tertutup | 2.5 " | 3 " | 0.25 " | 52100 Baja Chrome | 583 lbs | 830 lbs | 0.12 lbs |
| JA030CP0 | Tertutup | 3 " | 3.5 " | 0.25 " | 52100 Baja Chrome | 487 lbs | 990 lbs | 0.14 lbs |
| JA030XP0 | Tertutup | 3 " | 3.5 " | 0.25 " | 52100 Baja Chrome | 643 lbs | 990 lbs | 0.14 lbs |
| JA035CP0 | Tertutup | 3.5 " | 4 " | 0.25 " | 52100 Baja Chrome | 530 lbs | 1140 lbs | 0.17 lbs |
| JA035XP0 | Tertutup | 3.5 " | 4 " | 0.25 " | 52100 Baja Chrome | 701 lbs | 1140 lbs | 0.17 lbs |
| JA040CP0 | Tertutup | 4 " | 4.5 " | 0.25 " | 52100 Baja Chrome | 571 lbs | 1290 lbs | 0.19 lbs |
| JA040XP0 | Tertutup | 4 " | 4.5 " | 0.25 " | 52100 Baja Chrome | 756 lbs | 1290 lbs | 0.19 lbs |
| JA042CP0 | Tertutup | 4.25 " | 4.75 " | 0.25 " | 52100 Baja Chrome | 591 lbs | 1370 lbs | 0.2 lbs |
| JA042XP0 | Tertutup | 4.25 " | 4.75 " | 0.25 " | 52100 Baja Chrome | 783 lbs | 1370 lbs | 0.2 lbs |
| JA045CP0 | Tertutup | 4.5 " | 5 " | 0.25 " | 52100 Baja Chrome | 610 lbs | 1440 lbs | 0.21 lbs |
| JA045XP0 | Tertutup | 4.5 " | 5 " | 0.25 " | 52100 Baja Chrome | 809 lbs | 1440 lbs | 0.21 lbs |
| JA047CP0 | Tertutup | 4.75 " | 5.25 " | 0.25 " | 52100 Baja Chrome | 629 lbs | 1520 lbs | 0.22 lbs |
| JA047XP0 | Tertutup | 4.75 " | 5.25 " | 0.25 " | 52100 Baja Chrome | 834 lbs | 1520 lbs | 0.22 lbs |
| JA050CP0 | Tertutup | 5 " | 5.5 " | 0.25 " | 52100 Baja Chrome | 648 lbs | 1590 lbs | 0.23 lbs |
| JA050XP0 | Tertutup | 5 " | 5.5 " | 0.25 " | 52100 Baja Chrome | 859 lbs | 1590 lbs | 0.23 lbs |
| JA055CP0 | Tertutup | 5.5 " | 6 " | 0.25 " | 52100 Baja Chrome | 685 lbs | 1750 lbs | 0.25 lbs |
| JA055XP0 | Tertutup | 5.5 " | 6 " | 0.25 " | 52100 Baja Chrome | 908 lbs | 1750 lbs | 0.25 lbs |
| JA060CP0 | Tertutup | 6 " | 6.5 " | 0.25 " | 52100 Baja Chrome | 720 lbs | 1900 lbs | 0.28 lbs |
| JA060XP0 | Tertutup | 6 " | 6.5 " | 0.25 " | 52100 Baja Chrome | 955 lbs | 1900 lbs | 0.28 lbs |
| JA065CP0 | Tertutup | 6.5 " | 7 " | 0.25 " | 52100 Baja Chrome | 754 lbs | 2050 lbs | 0.3 lbs |
| JA065XP0 | Tertutup | 6.5 " | 7 " | 0.25 " | 52100 Baja Chrome | 1001 lbs | 2050 lbs | 0.3 lbs |
| JA070CP0 | Tertutup | 7 " | 7.5 " | 0.25 " | 52100 Baja Chrome | 787 lbs | 2200 lbs | 0.31 lbs |
| JA070XP0 | Tertutup | 7 " | 7.5 " | 0.25 " | 52100 Baja Chrome | 1046 lbs | 2200 lbs | 0.31 lbs |
| JA075CP0 | Tertutup | 7.5 " | 8 " | 0.25 " | 52100 Baja Chrome | 820 lbs | 2350 lbs | 0.34 lbs |
| JA075XP0 | Tertutup | 7.5 " | 8 " | 0.25 " | 52100 Baja Chrome | 1089 lbs | 2350 lbs | 0.34 lbs |
| JB020CP0 | Tertutup | 2 " | 2.625 " | 0.3125 " | 52100 Baja Chrome | 577 lbs | 930 lbs | 0.15 lbs |
| JB020XP0 | Tertutup | 2 " | 2.625 " | 0.3125 " | 52100 Baja Chrome | 758 lbs | 930 lbs | 0.15 lbs |
| JB025CP0 | Tertutup | 2.5 " | 3.125 " | 0.3125 " | 52100 Baja Chrome | 644 lbs | 1140 lbs | 0.19 lbs |
| JB025XP0 | Tertutup | 2.5 " | 3.125 " | 0.3125 " | 52100 Baja Chrome | 848 lbs | 1140 lbs | 0.19 lbs |
| JB030CP0 | Tertutup | 3 " | 3.625 " | 0.3125 " | 52100 Baja Chrome | 707 lbs | 1340 lbs | 0.22 lbs |
| JB030XP0 | Tertutup | 3 " | 3.625 " | 0.3125 " | 52100 Baja Chrome | 933 lbs | 1340 lbs | 0.22 lbs |
| JB035CP0 | Tertutup | 3.5 " | 4.125 " | 0.3125 " | 52100 Baja Chrome | 767 lbs | 1540 lbs | 0.27 lbs |
| JB035XP0 | Tertutup | 3.5 " | 4.125 " | 0.3125 " | 52100 Baja Chrome | 1014 lbs | 1540 lbs | 0.27 lbs |
| JB040CP0 | Tertutup | 4 " | 4.625 " | 0.3125 " | 52100 Baja Chrome | 825 lbs | 1750 lbs | 0.3 lbs |
| JB040XP0 | Tertutup | 4 " | 4.625 " | 0.3125 " | 52100 Baja Chrome | 1091 lbs | 1750 lbs | 0.3 lbs |
| JB042CP0 | Tertutup | 4.25 " | 4.875 " | 0.3125 " | 52100 Baja Chrome | 846 lbs | 1830 lbs | 0.31 lbs |
| JB042XP0 | Tertutup | 4.25 " | 4.875 " | 0.3125 " | 52100 Baja Chrome | 1120 lbs | 1830 lbs | 0.31 lbs |
| JB045CP0 | Tertutup | 4.5 " | 5.125 " | 0.3125 " | 52100 Baja Chrome | 880 lbs | 1950 lbs | 0.34 lbs |
| JB045XP0 | Tertutup | 4.5 " | 5.125 " | 0.3125 " | 52100 Baja Chrome | 1165 lbs | 1950 lbs | 0.34 lbs |
| JB047CP0 | Tertutup | 4.75 " | 5.375 " | 0.3125 " | 52100 Baja Chrome | 901 lbs | 2030 lbs | 0.35 lbs |
| JB047XP0 | Tertutup | 4.75 " | 5.375 " | 0.3125 " | 52100 Baja Chrome | 1193 lbs | 2030 lbs | 0.35 lbs |
| JB050CP0 | Tertutup | 5 " | 5.625 " | 0.3125 " | 52100 Baja Chrome | 933 lbs | 2150 lbs | 0.37 lbs |
| JB050XP0 | Tertutup | 5 " | 5.625 " | 0.3125 " | 52100 Baja Chrome | 1236 lbs | 2150 lbs | 0.37 lbs |
| JB055CP0 | Tertutup | 5.5 " | 6.125 " | 0.3125 " | 52100 Baja Chrome | 984 lbs | 2360 lbs | 0.4 lbs |
| JB055XP0 | Tertutup | 5.5 " | 6.125 " | 0.3125 " | 52100 Baja Chrome | 1304 lbs | 2360 lbs | 0.4 lbs |
| JB060CP0 | Tertutup | 6 " | 6.625 " | 0.3125 " | 52100 Baja Chrome | 1034 lbs | 2560 lbs | 0.44 lbs |
| JB060XP0 | Tertutup | 6 " | 6.625 " | 0.3125 " | 52100 Baja Chrome | 1371 lbs | 2560 lbs | 0.44 lbs |
| JB065CP0 | Tertutup | 6.5 " | 7.125 " | 0.3125 " | 52100 Baja Chrome | 1082 lbs | 2760 lbs | 0.47 lbs |
| JB065XP0 | Tertutup | 6.5 " | 7.125 " | 0.3125 " | 52100 Baja Chrome | 1435 lbs | 2760 lbs | 0.47 lbs |
| JG070CP0 | Tertutup | 7 " | 9 " | 1 " | 52100 Baja Chrome | 7764 lbs | 13130 lbs | 5.8 lbs |
| JG070XP0 | Tertutup | 7 " | 9 " | 1 " | 52100 Baja Chrome | 10208 lbs | 13130 lbs | 5.8 lbs |
| JG075CP0 | Tertutup | 7.5 " | 9.5 " | 1 " | 52100 Baja Chrome | 7911 lbs | 13680 lbs | 6.1 lbs |
| JG075XP0 | Tertutup | 7.5 " | 9.5 " | 1 " | 52100 Baja Chrome | 10410 lbs | 13680 lbs | 6.1 lbs |
| JG080CP0 | Tertutup | 8 " | 10 " | 1 " | 52100 Baja Chrome | 8265 lbs | 14770 lbs | 6.5 lbs |
| JG080XP0 | Tertutup | 8 " | 10 " | 1 " | 52100 Baja Chrome | 10882 lbs | 14770 lbs | 6.5 lbs |
| JG090CP0 | Tertutup | 9 " | 11 " | 1 " | 52100 Baja Chrome | 8743 lbs | 16420 lbs | 7.2 lbs |
| JG090XP0 | Tertutup | 9 " | 11 " | 1 " | 52100 Baja Chrome | 11526 lbs | 16420 lbs | 7.2 lbs |
| JG100CP0 | Tertutup | 10 " | 12 " | 1 " | 52100 Baja Chrome | 9204 lbs | 18060 lbs | 7.9 lbs |
| JG100XP0 | Tertutup | 10 " | 12 " | 1 " | 52100 Baja Chrome | 12147 lbs | 18060 lbs | 7.9 lbs |
| JG110CP0 | Tertutup | 11 " | 13 " | 1 " | 52100 Baja Chrome | 9648 lbs | 19700 lbs | 8.6 lbs |
| JG110XP0 | Tertutup | 11 " | 13 " | 1 " | 52100 Baja Chrome | 12739 lbs | 19700 lbs | 8.6 lbs |
| JG120CP0 | Tertutup | 12 " | 14 " | 1 " | 52100 Baja Chrome | 10074 lbs | 21340 lbs | 9.3 lbs |
| JG120XP0 | Tertutup | 12 " | 14 " | 1 " | 52100 Baja Chrome | 13315 lbs | 21340 lbs | 9.3 lbs |
| JG140CP0 | Tertutup | 14 " | 16 " | 1 " | 52100 Baja Chrome | 10886 lbs | 24620 lbs | 10.8 lbs |
| JG140XP0 | Tertutup | 14 " | 16 " | 1 " | 52100 Baja Chrome | 14404 lbs | 24620 lbs | 10.8 lbs |
| JG160CP0 | Tertutup | 16 " | 18 " | 1 " | 52100 Baja Chrome | 11648 lbs | 27910 lbs | 12.3 lbs |
| JG160XP0 | Tertutup | 16 " | 18 " | 1 " | 52100 Baja Chrome | 15425 lbs | 27910 lbs | 12.3 lbs |
| JG180CP0 | Tertutup | 18 " | 20 " | 1 " | 52100 Baja Chrome | 12367 lbs | 31190 lbs | 13.7 lbs |
| JG180XP0 | Tertutup | 18 " | 20 " | 1 " | 52100 Baja Chrome | 16386 lbs | 31190 lbs | 13.7 lbs |
| JG200CP0 | Tertutup | 20 " | 22 " | 1 " | 52100 Baja Chrome | 13044 lbs | 34470 lbs | 15.8 lbs |
| JG200XP0 | Tertutup | 20 " | 22 " | 1 " | 52100 Baja Chrome | 17293 lbs | 34470 lbs | 15.8 lbs |
| JG220CP0 | Tertutup | 22 " | 24 " | 1 " | 52100 Baja Chrome | 13685 lbs | 37760 lbs | 16.8 lbs |
| JG220XP0 | Tertutup | 22 " | 24 " | 1 " | 52100 Baja Chrome | 18152 lbs | 37750 lbs | 16.8 lbs |
| JG250CP0 | Tertutup | 25 " | 27 " | 1 " | 52100 Baja Chrome | 14591 lbs | 42680 lbs | 19.5 lbs |
| JG250XP0 | Tertutup | 25 " | 27 " | 1 " | 52100 Baja Chrome | 19360 lbs | 42680 lbs | 19.5 lbs |
| JG300CP0 | Tertutup | 30 " | 32 " | 1 " | 52100 Baja Chrome | 15963 lbs | 50890 lbs | 23.3 lbs |
| JG300XP0 | Tertutup | 30 " | 32 " | 1 " | 52100 Baja Chrome | 21200 lbs | 50890 lbs | 23.3 lbs |
| JG350CP0 | Tertutup | 35 " | 37 " | 1 " | 52100 Baja Chrome | 17195 lbs | 59100 lbs | 27.1 lbs |
| JG350XP0 | Tertutup | 35 " | 37 " | 1 " | 52100 Baja Chrome | 22845 lbs | 59100 lbs | 27.1 lbs |
| JG400CP0 | Tertutup | 40 " | 42 " | 1 " | 52100 Baja Chrome | 18307 lbs | 67310 lbs | 30.8 lbs |
| JG400XP0 | Tertutup | 40 " | 42 " | 1 " | 52100 Baja Chrome | 24332 lbs | 63310 lbs | 30.8 lbs |
| JHA10CL0 | Tertutup | 1 " | 1.375 " | 0.25 " | 52100 Baja Chrome | 188 lbs | 290 lbs | 0.035 lbs |
| JHA10XL0 | Tertutup | 1 " | 1.375 " | 0.25 " | 52100 Baja Chrome | 247 lbs | 290 lbs | 0.035 lbs |
| JHA15CL0 | Tertutup | 1.5 " | 1.875 " | 0.25 " | 52100 Baja Chrome | 225 lbs | 400 lbs | 0.052 lbs |
| JHA15XL0 | Tertutup | 1.5 " | 1.875 " | 0.25 " | 52100 Baja Chrome | 296 lbs | 400 lbs | 0.052 lbs |
| JHA17CL0 | Tertutup | 1.75 " | 2.125 " | 0.25 " | 52100 Baja Chrome | 242 lbs | 460 lbs | 0.06 lbs |
| JHA17XL0 | Tertutup | 1.75 " | 2.125 " | 0.25 " | 52100 Baja Chrome | 319 lbs | 460 lbs | 0.06 lbs |
| JU040CP0 | Tertutup | 4 " | 4.75 " | 0.5 " | 52100 Baja Chrome | 1073 lbs | 2100 lbs | 0.55 lbs |
| JU040XP0 | Tertutup | 4 " | 4.75 " | 0.5 " | 52100 Baja Chrome | 1417 lbs | 2100 lbs | 0.55 lbs |
| JU042CP0 | Tertutup | 4.25 " | 5 " | 0.5 " | 52100 Baja Chrome | 1108 lbs | 2220 lbs | 0.58 lbs |
| JU042XP0 | Tertutup | 4.25 " | 5 " | 0.5 " | 52100 Baja Chrome | 1464 lbs | 2220 lbs | 0.58 lbs |
| JU045CP0 | Tertutup | 4.5 " | 5.25 " | 0.5 " | 52100 Baja Chrome | 1143 lbs | 2340 lbs | 0.61 lbs |
| JU045XP0 | Tertutup | 4.5 " | 5.25 " | 0.5 " | 52100 Baja Chrome | 1510 lbs | 2340 lbs | 0.61 lbs |
| JU047CP0 | Tertutup | 4.75 " | 5.5 " | 0.5 " | 52100 Baja Chrome | 1176 lbs | 2460 lbs | 0.65 lbs |
| JU047XP0 | Tertutup | 4.75 " | 5.5 " | 0.5 " | 52100 Baja Chrome | 1556 lbs | 2460 lbs | 0.65 lbs |
| JU050CP0 | Tertutup | 5 " | 5.75 " | 0.5 " | 52100 Baja Chrome | 1209 lbs | 2590 lbs | 0.68 lbs |
| JU050XP0 | Tertutup | 5 " | 5.75 " | 0.5 " | 52100 Baja Chrome | 1600 lbs | 2590 lbs | 0.68 lbs |
Bantalan Bagian Tipis UltraSlim
| Part Number | Jenis segel | Bor Dia | Dia Luar | Lebar | Bahan Cincin | Beban Radial Dinamis | Beban Radial Statis | Berat |
| S03503AS0 | Open | 35 mm | 41 mm | 2.5 mm | Baja Tahan Karat 440C | 86 lbs | 86 lbs | 5.0 gram |
| S03503CS0 | Open | 35 mm | 41 mm | 2.5 mm | Baja Tahan Karat 440C | 94 lbs | 94 lbs | 5.0 gram |
| S03503XS0 | Open | 35 mm | 41 mm | 2.5 mm | Baja Tahan Karat 440C | 132 lbs | 160 lbs | 5.0 gram |
| S06003AS0 | Open | 60 mm | 66 mm | 2.5 mm | Baja Tahan Karat 440C | 124 lbs | 146 lbs | 9.0 gram |
| S06003CS0 | Open | 60 mm | 66 mm | 2.5 mm | Baja Tahan Karat 440C | 136 lbs | 160 lbs | 9.0 gram |
| S06003XS0 | Open | 60 mm | 66 mm | 2.5 mm | Baja Tahan Karat 440C | 190 lbs | 272 lbs | 9.0 gram |
| S07003AS0 | Open | 70 mm | 76 mm | 2.5 mm | Baja Tahan Karat 440C | 137 lbs | 170 lbs | 11.0 gram |
| S07003CS0 | Open | 70 mm | 76 mm | 2.5 mm | Baja Tahan Karat 440C | 150 lbs | 186 lbs | 11.0 gram |
| S07003XS0 | Open | 70 mm | 76 mm | 2.5 mm | Baja Tahan Karat 440C | 210 lbs | 316 lbs | 11.0 gram |
| S07403AS0 | Open | 74 mm | 80 mm | 2.5 mm | Baja Tahan Karat 440C | 142 lbs | 180 lbs | 11.0 gram |
| S07403CS0 | Open | 74 mm | 80 mm | 2.5 mm | Baja Tahan Karat 440C | 155 lbs | 197 lbs | 11.0 gram |
| S07403XS0 | Open | 74 mm | 80 mm | 2.5 mm | Baja Tahan Karat 440C | 217 lbs | 334 lbs | 11.0 gram |
| S08003AS0 | Open | 80 mm | 86 mm | 2.5 mm | Baja Tahan Karat 440C | 149 lbs | 194 lbs | 12.0 gram |
| S08003CS0 | Open | 80 mm | 86 mm | 2.5 mm | Baja Tahan Karat 440C | 163 lbs | 212 lbs | 12.0 gram |
| S08003XS0 | Open | 80 mm | 86 mm | 2.5 mm | Baja Tahan Karat 440C | 228 lbs | 361 lbs | 12.0 gram |
| S09003AS0 | Open | 90 mm | 96 mm | 2.5 mm | Baja Tahan Karat 440C | 161 lbs | 218 lbs | 13.0 gram |
| S09003CS0 | Open | 90 mm | 96 mm | 2.5 mm | Baja Tahan Karat 440C | 176 lbs | 239 lbs | 13.0 gram |
| S09003XS0 | Open | 90 mm | 96 mm | 2.5 mm | Baja Tahan Karat 440C | 246 lbs | 406 lbs | 13.0 gram |
| S10003AS0 | Open | 100 mm | 106 mm | 2.5 mm | Baja Tahan Karat 440C | 172 lbs | 242 lbs | 15.0 gram |
| S10003CS0 | Open | 100 mm | 106 mm | 2.5 mm | Baja Tahan Karat 440C | 189 lbs | 265 lbs | 15.0 gram |
| S10003XS0 | Open | 100 mm | 106 mm | 2.5 mm | Baja Tahan Karat 440C | 265 lbs | 450 lbs | 15.0 gram |
| S11003AS0 | Open | 110 mm | 116 mm | 2.5 mm | Baja Tahan Karat 440C | 183 lbs | 266 lbs | 16.0 gram |
| S11003CS0 | Open | 110 mm | 116 mm | 2.5 mm | Baja Tahan Karat 440C | 201 lbs | 291 lbs | 16.0 gram |
| S11003XS0 | Open | 110 mm | 116 mm | 2.5 mm | Baja Tahan Karat 440C | 281 lbs | 495 lbs | 16.0 gram |
| S12003AS0 | Open | 120 mm | 126 mm | 2.5 mm | Baja Tahan Karat 440C | 194 lbs | 290 lbs | 18.0 gram |
| S12003CS0 | Open | 120 mm | 126 mm | 2.5 mm | Baja Tahan Karat 440C | 212 lbs | 317 lbs | 18.0 gram |
| S12003XS0 | Open | 120 mm | 126 mm | 2.5 mm | Baja Tahan Karat 440C | 297 lbs | 540 lbs | 18.0 gram |
| S13003AS0 | Open | 130 mm | 136 mm | 2.5 mm | Baja Tahan Karat 440C | 205 lbs | 316 lbs | 19.0 gram |
| S13003CS0 | Open | 130 mm | 136 mm | 2.5 mm | Baja Tahan Karat 440C | 225 lbs | 346 lbs | 19.0 gram |
| S13003XS0 | Open | 130 mm | 136 mm | 2.5 mm | Baja Tahan Karat 440C | 315 lbs | 589 lbs | 19.0 gram |
| S14003AS0 | Open | 140 mm | 146 mm | 2.5 mm | Baja Tahan Karat 440C | 215 lbs | 340 lbs | 21.0 gram |
| S14003CS0 | Open | 140 mm | 146 mm | 2.5 mm | Baja Tahan Karat 440C | 236 lbs | 373 lbs | 21.0 gram |
| S14003XS0 | Open | 140 mm | 146 mm | 2.5 mm | Baja Tahan Karat 440C | 330 lbs | 633 lbs | 21.0 gram |
| S15003AS0 | Open | 150 mm | 156 mm | 2.5 mm | Baja Tahan Karat 440C | 225 lbs | 364 lbs | 22.0 gram |
| S15003CS0 | Open | 150 mm | 156 mm | 2.5 mm | Baja Tahan Karat 440C | 247 lbs | 399 lbs | 22.0 gram |
| S15003XS0 | Open | 150 mm | 156 mm | 2.5 mm | Baja Tahan Karat 440C | 346 lbs | 678 lbs | 22.0 gram |
| S16003AS0 | Open | 160 mm | 166 mm | 2.5 mm | Baja Tahan Karat 440C | 235 lbs | 388 lbs | 24.0 gram |
| S16003CS0 | Open | 160 mm | 166 mm | 2.5 mm | Baja Tahan Karat 440C | 257 lbs | 425 lbs | 24.0 gram |
| S16003XS0 | Open | 160 mm | 166 mm | 2.5 mm | Baja Tahan Karat 440C | 360 lbs | 723 lbs | 24.0 gram |
| S17003AS0 | Open | 170 mm | 176 mm | 2.5 mm | Baja Tahan Karat 440C | 244 lbs | 412 lbs | 25.0 gram |
| S17003CS0 | Open | 170 mm | 176 mm | 2.5 mm | Baja Tahan Karat 440C | 268 lbs | 451 lbs | 25.0 gram |
| S17003XS0 | Open | 170 mm | 176 mm | 2.5 mm | Baja Tahan Karat 440C | 375 lbs | 767 lbs | 25.0 gram |
Bantalan Rol Bersilang
Bantalan rol bersilang ideal untuk plain bearing bulat dengan kekakuan tinggi. Bantalan rol silang adalah rol silinder atau rol tirus yang disusun secara vertikal satu sama lain pada permukaan penggulungan alur berbentuk V 90 derajat melalui blok isolasi. Oleh karena itu, bantalan rol bersilang dapat menahan beban radial, beban aksial, dan beban momen. Memuat ke berbagai arah. Desain ini mencegah roller miring atau roller saling bergesekan, sehingga secara efektif mencegah peningkatan torsi rotasi. Selain itu, tidak akan ada kontak atau penguncian pada satu roller; pada saat yang sama, karena cincin dalam dan luar merupakan struktur terpisah, celahnya dapat disesuaikan, dan rotasi presisi tinggi dapat diperoleh bahkan jika beban awal diterapkan. Ukuran cincin bagian dalam dan luar telah diperkecil, dan bentuk ultra-tipisnya mendekati ukuran yang sangat kecil dan memiliki kekakuan yang tinggi. Oleh karena itu, sangat cocok untuk sambungan dan bagian robot industri yang berputar.
Bantalan kontak sudut
Bantalan bola kontak sudut dapat menahan beban radial dan aksial. Dapat bekerja pada kecepatan yang lebih tinggi. Semakin besar sudut kontak, semakin tinggi kapasitas beban aksialnya. Sudut kontak adalah sudut antara garis yang menghubungkan titik kontak bola dan jalur balap pada bidang radial dan garis vertikal sumbu bantalan. Bantalan presisi tinggi dan kecepatan tinggi biasanya memiliki sudut kontak 15 derajat. Di bawah aksi gaya aksial, sudut kontak akan meningkat. Bantalan kontak sudut memiliki penampang kompak dan cocok untuk digunakan pada sambungan robot. Untuk aplikasi robot, mereka terutama digunakan dalam penggerak servo, sambungan robot, dan bantalan keluaran di kotak roda gigi planetary. Bantalan bola kontak sudut super presisi cocok untuk kecepatan tinggi, toleransi tinggi, dan aplikasi kaku. Ketika digunakan dengan sangkar dan bahan keramik, bantalan memberikan peningkatan ketahanan terhadap distorsi dan suhu. Kisaran sudut kontaknya adalah 15° hingga 45°.
Bantalan peredam RV
Peredam RV, juga dikenal sebagai peredam sambungan presisi, banyak digunakan pada robot industri karena ukurannya yang kecil, ketahanan benturan yang kuat, torsi besar, dan akurasi posisi yang tinggi. Untuk peredam RV, struktur bentuk dan posisi bantalan yang tepat merupakan faktor kunci untuk struktur kompak, kekakuan yang sangat baik, dan transmisi yang presisi. Bantalan peredam RV mencakup berbagai seri bantalan berdinding tipis dan seri rakitan sangkar rol silinder.
Peredam harmonik
Peredam harmonik menggunakan generator gelombang untuk menghasilkan deformasi elastis yang dapat dikontrol dari flexspline, dan menggunakan deformasi elastis yang dapat dikontrol dari bantalan fleksibel untuk mengirimkan gerakan dan daya. Hal ini ditandai dengan struktur kompak, akurasi gerakan tinggi, rasio transmisi besar, dan sambungan robot serbaguna dengan torsi kecil dan menengah.
Bantalan dorong
dorong bantalan adalah bantalan berputar khusus yang dirancang untuk menahan beban aksial dan memastikan transmisi beban aksial yang efektif pada robot. Struktur bantalan dorong biasanya mencakup dua atau mesin cuci dorong (juga disebut mesin cuci dorong), dan beberapa elemen penggulung. Elemen penggulung ini dapat diintegrasikan dengan sangkar besi atau tembaga. Bantalan dorong dapat dibagi menjadi banyak jenis sesuai dengan desain dan kegunaan yang berbeda, termasuk namun tidak terbatas pada bantalan bola dorong, bantalan rol silinder dorong, bantalan rol jarum dorong, bantalan rol tirus dorong, dan bantalan rol strip dorong.
Cincin ayun
Bantalan slewing adalah komponen robot jenis baru. Ini terdiri dari cincin dalam dan luar, elemen bergulir dan bagian lainnya, dan memiliki kemampuan untuk menahan beban komprehensif, termasuk beban aksial dan radial yang besar serta momen guling. Bantalan slewing dapat menjaga kestabilan pengoperasian sambil melakukan gerak rotasi relatif antara dua benda, sehingga sering disebut dengan “sambungan mesin”. Bantalan slewing kuat dan kompak, hanya memakan sedikit ruang, namun tetap memberikan kekuatan yang besar untuk aplikasi yang memerlukan penghematan ruang atau pembatasan berat. Desain dan struktur bantalan slewing memungkinkannya menangani beban momen ekstrim dan mampu menahan beban aksial dan radial yang besar serta momen guling secara bersamaan.
Bahan bantalan robot
Pemilihan material bantalan robot dipengaruhi oleh banyak faktor, seperti suhu, kelembaban, beban, dan kecepatan pergerakan lingkungan kerja robot. Bahan bantalan khusus untuk reduksi robot umumnya adalah baja paduan berkekuatan tinggi, tahan korosi, dan tahan suhu tinggi, seperti baja tahan karat, baja kromium, dll. Baja paduan ini memiliki kemampuan pengerasan yang baik dan kinerja suhu tinggi, serta dapat memenuhi persyaratan penggunaan peredam robot dalam kondisi kerja yang keras seperti beban tinggi, kecepatan tinggi, dan suhu tinggi.
Bantalan Baja Krom — SAE 52100
Baja kromium 52100 adalah bahan yang paling umum digunakan dalam pembuatan bantalan bola presisi, bantalan rol, dan bantalan rol tirus. Komposisi kimia baja kromium mengandung kandungan karbon lebih tinggi dan kandungan kromium sekitar 1.5%. Dengan menggunakan metode pemesinan dan perlakuan panas yang terkontrol, para insinyur membuat komponen bantalan yang cukup kuat untuk menahan retak dan memiliki permukaan yang cukup keras untuk menahan kelelahan kontak gelinding di bawah permukaan.
Bantalan Baja Krom 52100 Sangat Bersih
Baja mentah yang digunakan untuk memproduksi bantalan miniatur presisi tinggi mengalami tahap peleburan tambahan. Hasilnya adalah baja dengan struktur material yang seragam dan berbutir halus; permukaan kontak bantalan bisa sangat halus, sehingga bantalannya senyap. Metode perlakuan panas yang paling umum untuk baja kromium adalah dengan mengeraskan baja secara menyeluruh dalam tungku dengan atmosfer terkendali. Bantalan yang terbuat dari baja kromium dapat beroperasi terus menerus pada suhu hingga 120°C.
Bantalan baja tahan karat
Baja tahan karat digunakan untuk memproduksi komponen bantalan karena memiliki kandungan kromium yang lebih tinggi (~18%) dan tambahan nikel, sehingga tahan terhadap korosi permukaan. Kromium bereaksi dengan oksigen membentuk lapisan kromium oksida di permukaan, membentuk film pasivasi.
Bantalan baja tahan karat martensit — AISI 440C
Kandungan karbon dalam baja tahan karat seri 400 cukup tinggi untuk dikeraskan menggunakan perlakuan panas standar hingga Rc58. Karena kekerasannya yang lebih rendah, bantalan yang terbuat dari bahan ini memiliki daya dukung beban 20% lebih rendah dibandingkan bantalan baja kromium 52100. Jumlah karbon berarti bahan-bahan tersebut bersifat magnetis.
Bantalan baja tahan karat martensit — ACD34 / KS440 / X65Cr13
Banyak produsen bantalan mini membuat cincin dan bola dari baja tahan karat dengan kandungan karbon dan kromium sedikit lebih rendah dibandingkan AISI 440C, yang memiliki sebutan seperti ACD34, KS440 dan X65Cr13. Bahan ini memiliki karbida yang lebih kecil setelah perlakuan panas, sehingga bantalan akan memiliki karakteristik kebisingan rendah yang unggul sekaligus memberikan ketahanan korosi yang sama seperti 440C.
Bantalan Baja Tahan Karat Martensit – SV30
Baja tahan karat martensit dapat dimodifikasi selama pemrosesan baja mentah dengan mengurangi kandungan karbon dan memasukkan nitrogen sebagai elemen paduan. Nitrogen meningkatkan saturasi kromium, yang diubah menjadi kromium nitrida, bukan kromium karbida. Hasilnya adalah baja berkekuatan tinggi dan kekerasan tinggi dengan struktur mikro yang sangat baik yang dapat memperpanjang umur kelelahan hingga 100% dalam beberapa aplikasi.
Bantalan baja tahan karat austenitik
Komponen bearing terbuat dari bahan stainless steel seri 300 yang tahan terhadap korosi dan bersifat non-magnetik karena kandungan karbonnya yang rendah. Namun kekurangannya adalah material tersebut tidak dapat mengeras, sehingga bantalan hanya dapat beroperasi pada beban dan kecepatan rendah. Reaksi kimia antara permukaan bantalan dan oksigen disebut proses pasivasi; film pasivasi yang terbentuk di permukaan melindungi bantalan dari korosi. Tutup bantalan, ring penyegel, dan sangkar bola terkadang terbuat dari baja tahan karat AISI303 atau AISI304 karena memiliki ketahanan terhadap korosi sedang dan lebih cocok untuk dibentuk menjadi berbagai bentuk.
Bantalan bahan plastik dan non-logam
Ketika Anda memikirkan material bantalan, pilihan pertama yang terlintas dalam pikiran adalah baja. Meskipun ini adalah bahan yang paling umum, ada sejumlah pilihan lain, yang masing-masing memiliki manfaat dan keterbatasan uniknya sendiri. Tergantung pada jenis aplikasinya, ahli bantalan mungkin merekomendasikan penggunaan bantalan bola plastik. Bantalan bola plastik yang paling umum memiliki cincin bagian dalam dan luar yang terbuat dari bahan dasar asetal. Bola biasanya terbuat dari baja tahan karat, namun bola kaca atau plastik juga bisa digunakan. Berbagai jenis bantalan bola plastik tersedia, termasuk bantalan alur dalam atau tipe Conrad, bantalan miniatur, bantalan kontak sudut, bantalan penyelarasan otomatis, dan bantalan dorong. Bantalan plastik menawarkan banyak keunggulan dibandingkan bantalan baja atau keramik. Ciri-ciri umum bantalan bola plastik adalah:
• Tidak diperlukan pelumasan gemuk.
• Performa luar biasa di lingkungan kimia. Dapat digunakan dalam air dan air garam (perendaman penuh)
• Kisaran suhu yang baik
• Non-magnetik dan non-konduktif
• Ringan
Resin fenolik – Resin fenolik disintesis secara artifisial dari resin termoset fenol dan formaldehida. Karena dihasilkan dari resin yang mirip dengan fenol-kresol, jenis bahan ini sering disebut sebagai “resin fenolik”. Bahan ini sangat tahan terhadap minyak dan bahan kimia; ini sangat tahan terhadap panas, tetapi memiliki ketahanan yang buruk terhadap alkali. Ini non-konduktif dan non-magnetik.
PTFE atau Teflon. TEFLON adalah merek dagang terdaftar DuPont. Fitur-fiturnya termasuk gesekan permukaan yang rendah, ketahanan terhadap korosi dan bahan kimia, ketahanan panas yang tinggi (kisaran suhu yang luas 196 ~ 260 °C), dan penyerapan air 0%. Bahan ini sering digunakan pada peralatan kesehatan.
UHMW: UHMW (Ultra High Molecular Weight Polyethylene) adalah resin termoplastik dengan berat molekul tinggi. Polietilen khusus ini diproduksi melalui teknologi polimerisasi canggih. Fitur-fiturnya termasuk ketahanan kimia yang sangat baik, penyerapan air yang rendah, ketahanan abrasi yang sangat baik, retensi kinerja pada suhu rendah, dan bobot yang ringan.
MENGINTIP: MENGINTIP adalah termoplastik kristal. Ini adalah polieterketon aromatik sintetik khusus. Ini memiliki ketahanan panas yang sangat tinggi, ketahanan lelah yang sangat baik, ketahanan aus yang kuat, stabilitas dimensi yang kuat, ketahanan kimia yang sangat baik, isolasi yang sangat baik dan ketahanan radiasi. Sayangnya, PEEK sangat mahal.
Bantalan Keramik
Bantalan keramik milik bidang khusus industri bantalan. Susunan yang paling umum adalah bantalan hibrida, biasanya dengan cincin baja tahan karat dan bola keramik. Bahan keramik yang paling umum digunakan adalah silikon nitrida, zirkonia, dan silikon karbida. Bola yang terbuat dari bahan keramik sangat keras hingga RC78 dan memiliki permukaan yang sangat halus. Insinyur masa kini memiliki banyak pilihan ketika dihadapkan pada kondisi pengoperasian yang ekstrem atau berat. Pilihan yang kaya ini mencakup penggunaan bahan keramik yang menawarkan banyak keunggulan dalam berbagai aplikasi. Penggunaan yang paling umum adalah untuk memproduksi elemen bergulir (bola) dari bahan keramik, sedangkan cincin bagian dalam dan luar terbuat dari baja konvensional yang diberi perlakuan panas, baja kromium, atau baja tahan karat.
Bantalan hibrida menggabungkan keunggulan berbagai jenis bantalan untuk memberikan peningkatan kinerja dan keserbagunaan. Mereka biasanya mengintegrasikan elemen penggulung keramik dengan balapan baja untuk meningkatkan kekakuan, daya tahan dan ketahanan terhadap korosi. Bantalan hibrida cocok untuk berbagai aplikasi robotik yang memerlukan keseimbangan antara kecepatan tinggi, beban berat, dan masa pakai yang lama. Bantalan hibrida (bola keramik dengan cincin baja tahan karat) dan bantalan berbahan keramik merupakan alternatif yang sangat baik untuk pengoperasian di ruang hampa atau lingkungan keras lainnya. Konstruksi keramik membuatnya lebih kuat dari bantalan baja tahan karat. Bantalan bola hibrida keramik juga menawarkan ketahanan aus yang tinggi, ketahanan suhu yang lebih tinggi, ketahanan getaran yang sangat baik, kekakuan tinggi, dan tanpa busur api. Bantalan ini ideal untuk penggunaan motor dan bertahan hingga lima kali lebih lama dibandingkan bantalan baja.
Bantalan Si3N4
Cincin baja tahan karat, bola keramik silikon nitrida (Si3N4) dengan penahan bola mahkota plastik. Konfigurasi yang paling umum menampilkan cincin krom atau baja tahan karat dan bola keramik. Bahan cincin baja tahan karat yang diperkuat nitrogen juga tersedia. Bahan keramik bola yang paling umum adalah silikon nitrida, Si3N4. Dibandingkan dengan bola baja tradisional, material ini memiliki sifat yang diperlukan untuk bantalan gelinding, seperti:
• Ringan (sekitar 60% lebih ringan dari baja bantalan)
• Kekerasan tinggi – lebih dari 75 HRc
• Modulus elastisitas yang lebih tinggi – lebih kaku
• Koefisien muai panas yang lebih rendah
• Suhu pengoperasian maksimum lebih tinggi – 10000C
• Permukaan akhir yang sangat halus mengurangi gesekan
Bantalan Zirkonia
Bola yang terbuat dari zirkonium oksida (ZrO2) juga tersedia. Bahan keramik ini memiliki beberapa sifat yang mirip dengan silikon nitrida, namun berbeda karena beberapa sifat mekanik dan termalnya lebih mirip dengan paduan baja yang menjadi bahan pembuatan cincin. Hal ini menguntungkan untuk mempertahankan pramuat dan sudut kontak pada rentang suhu pengoperasian yang luas.
• Kekakuan dan kekakuan yang lebih tinggi, defleksi berkurang
• Meningkatkan kecepatan tertinggi, RPM
• Mengurangi keausan perekat dan menghilangkan kebutuhan akan pengelasan dingin
• Masa pakai pelumas lebih lama
• Mengurangi tingkat kebisingan dan getaran
• Tidak ada lengkungan pada bola
Bantalan keramik penuh sering kali menjadi solusi untuk lingkungan ekstrem seperti suhu tinggi, bahan kimia korosif, uap, dan vakum tinggi. Cincin bagian dalam dan luar serta elemen gelinding bantalan ini terbuat dari bahan keramik. Seperti bola pada bantalan hibrida, cincin pada bantalan semua keramik biasanya terbuat dari silikon nitrida, Si3N4, atau zirkonium oksida, ZrO2. Sangkar pada bantalan yang seluruhnya terbuat dari keramik biasanya terbuat dari plastik berperforma tinggi seperti PEEK atau PTFE.
Perisai Bantalan Robot vs Segel
Untuk pengoperasian robot yang tahan lama, perancang juga dapat menyesuaikan solusi pelindung atau penyegelan untuk bantalan robot. Pelindung logam tidak bersentuhan langsung dengan cincin bagian dalam, sehingga meminimalkan torsi rotasi dan membantu memaksimalkan kecepatan pengoperasian. Segel karet yang dibentuk (biasanya terbuat dari bahan karet nitril terpercaya) bersentuhan dengan cincin bagian dalam. Segel karet memberikan perlindungan yang lebih baik di lingkungan yang terkontaminasi dibandingkan pelindung logam, namun juga meningkatkan torsi start dan pengoperasian karena ketahanan segel. Segel juga dapat mengurangi RPM maksimum daripada tingkat RPM yang disyaratkan, yang harus diperhitungkan. Tergantung pada jenis bantalan, gabungan segel/pelindung memberikan perlindungan tambahan. Segel PTFE yang diperkuat kaca memiliki ketahanan yang sangat baik terhadap paparan bahan kimia tertentu dan mungkin lebih disukai karena juga memiliki kecepatan pengoperasian yang lebih tinggi dan ketahanan torsi yang lebih rendah dibandingkan segel karet.
Pelumasan bantalan robot
Perawatan dan pelumasan bantalan obot merupakan faktor penting dalam memperpanjang umur robot. Pelumasan rutin dengan oli atau gemuk meminimalkan gesekan dan pemanasan bantalan, sementara inspeksi rutin membantu mendeteksi keausan umum dan kerusakan bantalan secara dini. Idealnya, Anda harus memiliki sistem pemantauan canggih untuk membantu hal ini, meningkatkan deteksi kesalahan bantalan untuk memastikan pemecahan masalah dan pemeliharaan tepat waktu. Fungsi utama pelumas adalah meminimalkan hambatan gesekan dan keausan pada bagian yang bergerak, yaitu bola atau roller dan ring raceways. Pelumas yang dirancang untuk kondisi pengoperasian tertentu akan menghasilkan lapisan film pelindung aus yang mampu menahan beban. Idealnya permukaan gesekan ini dipisahkan oleh membran. Selain itu, pelumas memberikan pembuangan panas dan stabilitas termal bantalan secara keseluruhan. Memilih pelumas yang tepat dapat menghindari kerusakan yang cepat seiring berjalannya waktu dan memberikan perlindungan terhadap korosi, kelembapan, dan intrusi kontaminan. Misalnya, dalam lingkungan pemrosesan makanan dan minuman, pedoman peraturan yang ketat sering kali mengharuskan penggunaan pelumas kelas makanan H1 (sering kali mengandung minyak dasar hidrokarbon sintetik yang mengandung pengental urea, poliurea, atau aluminium kompleks) karena potensi paparan yang tidak disengaja.
Peringkat ABEC Bantalan Robot
Bearing Engineering Council (ABEC) menetapkan toleransi yang dapat diterima terkait dengan keakuratan pengoperasian dan dimensi semua bantalan. Nilai ABEC adalah kelas toleransi untuk bearing yang kini menjadi standar industri yang diakui, sehingga produsen bearing harus mendapatkan penilaian produknya oleh komite. Secara teknis, semua bantalan presisi, tetapi terdapat tingkat akurasi yang berbeda. Sistem ini menggunakan angka ganjil untuk tingkat klasifikasi (yaitu, 1, 3, 5, 7, dan 9), dengan tingkat yang lebih tinggi menunjukkan toleransi yang lebih ketat serta efisiensi, akurasi, dan kemampuan kecepatan yang lebih besar.
Sebagian besar bantalan memiliki peringkat ABEC 3. Alternator, motor vakum, skate, dan skateboard memerlukan ABEC yang lebih rendah. Namun jika mencari bearing dengan kecepatan ultimat lebih tinggi, pilihlah rating 5. Kualitas mesin memerlukan rating 7 atau 9. Bearing robot merupakan bearing presisi dengan rating ABEC 7 atau 9. Sedangkan grade ABEC hanya satu Dari banyak faktor dalam menentukan bearing presisi yang ideal untuk aplikasi Anda, mengetahui grade ABEC akan membantu memastikan bahwa Anda tidak membeli bearing presisi yang atau kurang akurat dari yang Anda perlukan.
Faktor Pemilihan Bantalan Robot
Memilih bantalan yang tepat untuk robot Anda merupakan langkah penting dalam memastikan kinerja, keandalan, dan umur panjang yang optimal. Insinyur dapat membuat keputusan berdasarkan informasi dengan mempertimbangkan kapasitas beban, kecepatan, persyaratan akurasi, faktor lingkungan, persyaratan pemeliharaan, dan berbagai jenis bantalan.
Kecepatan berputar. Salah satu cara untuk memilih jenis bantalan yang tepat adalah dengan menentukan kecepatan putaran untuk aplikasi Anda. Misalnya, bantalan rol ideal untuk tugas berkecepatan rendah, sedangkan bantalan bola ideal untuk aplikasi kecepatan tinggi.
Diperlukan pelumasan. Jenis pelumasan yang cocok untuk aplikasi Anda bergantung pada kecepatannya. Aplikasi dengan kecepatan lebih rendah mendapatkan keuntungan dari penangas oli, sedangkan kecepatan yang lebih tinggi mungkin memerlukan gemuk atau bahkan kabut oli jika nilai n*dm melebihi kecepatan maksimum yang diperbolehkan oleh gemuk.
Kekakuan dan keruntuhan bantalan. Penting juga untuk mengevaluasi toleransi aplikasi terhadap penyimpangan pentalan. Misalnya, jika aplikasi Anda hanya memungkinkan fluktuasi kecil, bantalan bola adalah pilihan terbaik.
Kapasitas beban. Bantalan rol dapat menangani beban berat, sedangkan bantalan bola lebih cocok untuk menangani beban kecil atau sedang. Mempertimbangkan kapasitas beban yang diperlukan untuk aplikasi Anda akan membantu Anda memilih di antara jenis-jenis ini.
Toleransi bantalan. Saat Anda membeli sejumlah bantalan, Anda mengharapkan semuanya sama. Namun, hal ini tidak boleh dianggap remeh. Tingkat toleransi dan keakuratan dimensi berbeda-beda tergantung jenis bantalan, bahan, dan merek. Masuk akal jika kesalahan apa pun dalam pengukuran bantalan akan memengaruhi keakuratan pergerakan robot.
Lingkungan pengoperasian, beban yang diterapkan, dan profil gerakan yang diharapkan juga dapat mempengaruhi pemilihan material bantalan. Untuk lingkungan yang keras atau korosif (khas pada aplikasi medis, layanan makanan, dan pemrosesan kimia), baja tahan karat 440C sering kali digunakan untuk cincin dan bola, bukan bahan baja kromium keras standar.
Kesimpulan
Aubearing adalah perusahaan bantalan yang berkembang pesat di Tiongkok, yang mengkhususkan diri dalam pengembangan dan produksi berbagai macam bantalan bola dan rol berkualitas tinggi untuk digunakan dalam robotika dan otomasi, motor listrik, kotak roda gigi, ATV, sepeda, mobil, perkakas listrik, dan lainnya. bidang industri. Pelanggan Aubearing berasal dari lebih dari 40 negara di seluruh dunia dan mencakup OEM otomotif terkenal, pemasok tingkat pertama, dan banyak pemasok tingkat kedua lainnya. Selain itu, bantalan berpenampang tipis Aubearing dipasang oleh produsen peralatan asli terkenal di berbagai industri seperti robotika dan peralatan medis. Aubearing menyadari meningkatnya permintaan akan bearing presisi berkualitas tinggi dalam bidang robotika dan otomasi. Tim kami dapat membantu Anda menemukan produk bearing yang sempurna untuk kebutuhan spesifik Anda. Kami memberi Anda solusi dari inventaris kami yang luas dan memberi Anda jadwal pengiriman dan opsi harga yang akurat. Jika Anda mencari bearing untuk aplikasi seperti otomotif, robotika, dirgantara, perawatan kesehatan, manufaktur mesin, dan pemrosesan makanan, tim Aubearing dapat membantu.
