Panduan Utama untuk Pemasangan dan Pelepasan Bearing
Pemasangan dan pelepasan bearing merupakan keterampilan penting yang memerlukan peralatan, prosedur, dan keahlian yang benar. Untuk memastikan pengoperasian sistem bantalan yang stabil dan mencapai masa pakai yang diharapkan, bantalan harus dipasang dengan benar. Jika pemasangan salah, bantalan akan rusak sebelum waktunya, yang dapat mempengaruhi pengalaman mesin, meningkatkan kebisingan dan panas, atau menyebabkan mesin mati dan menyebabkan kerusakan properti. , menyebabkan bahaya kesehatan bagi pengguna. Blog ini bertujuan untuk memperkenalkan beberapa poin dan teknik penting untuk pemasangan dan pelepasan bearing.
Sebelum memasang bantalan, ada prosedur seperti operasi pembersihan, pengeringan, dan pengujian (penyegelan gemuk). Operasi harus dilakukan berdasarkan memperhatikan berbagai tindakan pencegahan. Selain itu, karena bantalan yang disegel mengandung minyak di dalamnya, maka bantalan tersebut tidak boleh dibersihkan dan dikeringkan. Gunakan kain katun bersih untuk menyeka minyak anti karat eksternal hingga bersih sebelum melanjutkan pemasangan.
Bersihkan bantalan
Sebelum memulai pemasangan, pastikan rumah bantalan dan poros bersih dan bebas dari gerinda. Setelah merendam bantalan dalam pelarut yang sangat mudah menguap seperti minyak tanah olahan dan naftesol dan memutarnya dengan tangan, gunakan bensin, etanol, dll. untuk menghilangkan minyak tanah olahan, dll. Saat meniup minyak pembersih dengan senapan angin, perhatikan ke kebersihan udara. Bantalan yang menggunakan pelumasan oli dapat dipasang dan dioperasikan secara langsung, namun disarankan untuk mengoleskan oli pelumas atau oli dengan viskositas rendah setelah pemasangan sebelum bekerja.
Keringkan bantalannya
Saat menggunakan pelumasan gemuk, untuk mencegah gemuk mengalir keluar, bantalan harus benar-benar kering. Selain itu, minyak harus ditutup segera setelah dikeringkan. Pengeringan dapat dilakukan dengan udara hangat (perhatikan kebersihan udara) atau dalam penangas bersuhu konstan.
Gemuk yang dienkapsulasi.
Setelah gemuk tersegel, putar bagian penggulung dengan tangan agar gemuk terlapisi seluruhnya. Bantalan bola dapat menggunakan jarum suntik untuk mengemas minyak dalam jumlah yang sama di antara bola-bola tersebut. Apabila terdapat sangkar pemandu ring raceway, disarankan untuk menggunakan alat kecil seperti spatula untuk mengaplikasikannya pada permukaan pemandu sangkar. Jika permukaan gelinding cincin bagian dalam tidak dapat disegel karena sempitnya ruang cincin bagian dalam, maka permukaan gelinding cincin bagian luar akan tersegel. Pada saat ini, cobalah memutarnya dengan tangan agar minyak dapat menembus ke dalam ring bagian dalam. Saat mengoleskan gemuk pada permukaan diameter luar (permukaan diameter dalam) bantalan rol, putar rol dengan ujung jari agar gemuk dapat menembus ke dalam cincin bagian dalam (cincin luar).
Uji coba bantalannya
1. Pelumasan gas minyak dan kabut minyak. Dalam pelumasan oli, temperatur bantalan mencapai keadaan stabil dalam waktu singkat sebelum mencapai nilai puncak, sehingga uji coba relatif sederhana. Disarankan untuk mempertahankan kecepatan pada 2000-3000 rpm selama sekitar 30 menit dan secara bertahap meningkatkannya ke kecepatan kerja. Namun, ketika dmn (diameter pusat elemen bergulir * kecepatan putaran) melebihi kisaran 1 juta kali, untuk menjamin keselamatan, kecepatan harus ditingkatkan dalam satuan 1000-2000 putaran per menit.
2. Pelumasan gemuk. Dalam pelumasan gemuk, uji coba sangat penting untuk menstabilkan kenaikan suhu. Selama operasi percobaan, setelah kecepatan putaran meningkat, suhu naik dengan cepat. Setelah mencapai nilai puncak, suhu perlahan akan stabil. Dibutuhkan beberapa waktu untuk mencapai stabilitas.
3. Bantalan bola. Disarankan untuk menggunakan 1000-2000 rpm sebagai unit, dan kemudian meningkatkan kecepatan setelah suhu stabil. Ketika dmn (diameter pusat elemen bergulir * kecepatan putar) melebihi kisaran 400,000 kali, demi alasan keamanan, kecepatan harus ditingkatkan 500-1000 putaran per menit.
4. Bantalan rol. Dibandingkan dengan bantalan bola, bantalan rol memiliki suhu puncak yang lebih lama selama commissioning dan waktu yang lebih lama untuk mencapai suhu yang stabil. Selain itu, karena suhu dapat meningkat karena masuknya kembali minyak dan perubahan suhu mungkin tidak stabil, mesin harus dioperasikan pada kecepatan maksimum untuk waktu yang lama. Disarankan untuk menggunakan 500-1000 rpm sebagai unit, dan kemudian meningkatkan kecepatan setelah suhu mencapai tingkat stabil. Ketika dmn (diameter pusat elemen bergulir * kecepatan putar) melebihi kisaran 300,000 kali, demi alasan keamanan, kecepatan harus ditingkatkan dalam satuan 300 rpm.
Pemasangan bantalan
Pemasangan bantalan akan mempengaruhi keakuratan, masa pakai, dan kinerja. Oleh karena itu, harap pelajari sepenuhnya pemasangan bantalan, yaitu harap pengoperasiannya sesuai dengan standar pengoperasian termasuk hal-hal berikut. Untuk bearing yang sudah dilumasi dengan gemuk dan memiliki oil seal atau penutup debu di kedua sisinya, maka seal ring bearing tidak perlu dibersihkan sebelum pemasangan. Pemasangan bantalan harus didasarkan pada struktur bantalan, ukuran dan sifat yang cocok dari komponen bantalan. Pemasangan bearing umumnya menggunakan cara sebagai berikut:
Pemasangan Bantalan Press-fit
Jika cincin bagian dalam bantalan sudah terpasang rapat dengan poros, dan cincin bagian luar sudah terpasang longgar dengan lubang dudukan bantalan, alat press dapat digunakan untuk menekan bantalan ke poros terlebih dahulu, baru kemudian poros dan bantalan. dipasang ke dalam lubang dudukan bantalan. Pada permukaan ujung cincin bagian dalam bantalan, letakkan selongsong rakitan (tembaga atau baja ringan) yang terbuat dari bahan logam lunak. Diameter bagian dalam selongsong rakitan harus sedikit lebih besar dari diameter jurnal, dan diameter luar harus sedikit lebih kecil dari tepi cincin bagian dalam bantalan. Ditekan pada sangkar. Ketika cincin luar bantalan dan lubang dudukan bantalan dipasang dengan erat, dan cincin bagian dalam serta poros dipasangkan secara longgar, bantalan dapat ditekan ke dalam lubang dudukan bantalan terlebih dahulu. Pada saat ini, diameter luar selongsong rakitan harus sedikit lebih kecil dari diameter lubang dudukan. Jika cincin bantalan terpasang erat dengan poros dan lubang dudukan, pemasangan cincin bagian dalam dan cincin luar harus ditekan ke dalam poros dan lubang dudukan secara bersamaan. Struktur selubung rakitan harus mampu secara bersamaan menekan permukaan ujung cincin bagian dalam dan cincin luar bantalan.
Instalasi pemanas
Metode pemasangan yang menggunakan sumber panas terkontrol seperti heat gun atau pemanas induksi untuk memanaskan bantalan atau housing, menggunakan prinsip ekspansi termal untuk mengubah fitting yang pas menjadi yang longgar. Ini adalah metode pemasangan yang umum dan hemat tenaga kerja. Sebelum pemasangan panas, masukkan bantalan atau cincin bantalan yang dapat dipisahkan ke dalam tangki oli dan panaskan secara merata hingga 80-100°C, kemudian keluarkan oli dan pasang pada poros sesegera mungkin. Untuk mencegah permukaan ujung cincin bagian dalam dan bahu poros tidak terpasang erat setelah pendinginan, Setelah bantalan mendingin, bantalan dapat dikencangkan secara aksial. Ketika cincin luar bantalan dipasang erat dengan dudukan bantalan logam ringan, metode pemasangan panas untuk memanaskan dudukan bantalan dapat menghindari goresan pada permukaan perkawinan. Saat menggunakan tangki minyak untuk memanaskan bantalan, harus ada kisi-kisi pada jarak tertentu dari dasar tangki, atau pengait digunakan untuk menggantung bantalan. Bantalan tidak dapat ditempatkan di bagian bawah tangki untuk mencegah kotoran masuk ke dalam bantalan atau pemanasan yang tidak merata. Harus ada termometer di dalam tangki minyak. Kontrol secara ketat suhu oli agar tidak melebihi 100°C untuk mencegah efek temper dan mengurangi kekerasan ferrule.
Pemanasan induksi bantalan adalah solusi sederhana untuk memasang bantalan ke poros. Pemanasan induksi adalah metode non-kontak dan aman untuk memanaskan material konduktif secara tepat seperti bantalan, ring, dan roda gigi. Proses pemanasan mengubah sifat fisik logam bantalan, menjadikan material atau benda kerja menjadi lebih keras, lunak, atau terikat pada logam. Pemanas induksi menghasilkan arus berosilasi yang memanaskan bantalan atau logam ketika ditempatkan di medan magnet perangkat. Arus eddy menyebabkan bantalan memanas dan mengembang. Setelah pemanas bantalan induksi mencapai suhu target, sekarang saatnya melepas bantalan yang dipanaskan menggunakan sarung tangan pengaman dan meletakkannya pada poros. Saat bantalan mendingin, bantalan menyusut agar sesuai dengan poros. Secara umum, pemanas induksi bantalan aman, bersih, dan mudah untuk mengganti bantalan pada poros dengan aman, andal, dan cepat.
Pemasangan bantalan lubang tirus
Bantalan dengan lubang tirus dapat dipasang langsung pada jurnal tirus, atau pada permukaan tirus selongsong adaptor dan selongsong penarikan. Ketatnya kecocokan dapat diukur dengan pengurangan jarak bebas radial bantalan. Oleh karena itu, harus diinstal sebelum instalasi. Ukur jarak radial bantalan. Selama proses pemasangan, jarak bebas harus sering diukur untuk mencapai pengurangan jarak bebas yang diperlukan. Selama pemasangan, mur pengunci umumnya digunakan untuk pemasangan, dan metode pemasangan pemanas juga dapat digunakan.
Pemasangan bantalan dorong
Kesesuaian keseluruhan dari dorong bantalan dan poros umumnya merupakan kesesuaian transisi, dan kesesuaian antara cincin dudukan dan lubang dudukan bantalan umumnya merupakan kesesuaian jarak. Oleh karena itu, bantalan jenis ini lebih mudah dipasang. Sumbu tengah bantalan dorong dua arah harus dipasang pada poros untuk mencegah pergerakan relatif. Putar pada porosnya. Secara umum, metode pemasangan bantalan adalah dengan memutar poros, sehingga kecocokan antara cincin bagian dalam dan poros adalah kecocokan over-win, dan kecocokan antara cincin luar bantalan dan ruang bantalan adalah kesesuaian jarak.
Penghapusan bantalan
Saat mengganti bantalan, langkah pertama adalah melepas bantalan yang rusak, pilihan terbaik Anda adalah menggunakan penarik dan tekan. Menggunakan penarik untuk menarik bantalan keluar dari lintasan luar dengan aman akan meminimalkan kerusakan pada poros dan rumahan serta menghemat waktu. Selain penarik, separator juga dapat digunakan untuk membongkar bearing. Pemisah dirancang dengan dua pelat yang ditempatkan di belakang bantalan. Bantalan ditarik keluar oleh gaya pada pelat. Jika bantalan berat perlu dibongkar, separator dapat menggunakan tekanan hidrolik. Silinder bantu menyuplai daya. Tidak disarankan untuk menggunakan kembali bantalan yang telah dilepas, namun perlu dilakukan pemeriksaan yang cermat terhadap bantalan yang dilepas untuk menentukan penyebab kegagalan bantalan dan merangkum pengalaman untuk melindungi bantalan saat menggunakannya di masa mendatang. Beberapa kerusakan bantalan tidak terlihat dengan mata telanjang dan mungkin memerlukan alat analisis tingkat lanjut untuk menentukan penyebab kegagalan. Bantalan yang dilepas dapat dikirim ulang ke pabrikan, yang akan membersihkan, memeriksa, mengukur, dan menggiling kembali bantalan tersebut. Jika memenuhi persyaratan untuk digunakan kembali setelah pemeriksaan, maka dapat digunakan kembali. Ini dapat menghemat banyak uang saat menangani beberapa bearing yang besar dan mahal.
Interferensi cincin bagian dalam bantalan dan jarak bebas cincin bagian luar
Jika dimensi penyangga dirancang dengan benar, bantalan dengan jarak bebas dapat dilepas dengan orientasi sejajar selama tidak berubah bentuk atau berkarat akibat penggunaan berlebihan dan tersangkut pada bagian yang serasi. Pembongkaran bantalan yang wajar dalam kondisi kesesuaian interferensi adalah inti dari teknologi pembongkaran bantalan. Kecocokan interferensi bantalan dibagi menjadi interferensi cincin bagian dalam dan interferensi cincin bagian luar. Berikut ini akan diperkenalkan kedua situasi ini secara terpisah.
Poros silinder
Pembongkaran bantalan yang benar memerlukan penggunaan alat. Untuk bearing berukuran kecil, alat konvensionalnya adalah penarik. Penarik dibagi menjadi dua jenis: dua cakar dan tiga cakar, dan dibagi menjadi berulir dan hidrolik. Penarik benang adalah alat yang relatif tradisional. Cara kerjanya adalah dengan menyelaraskan sekrup tengah dengan lubang tengah poros, mengoleskan sedikit gemuk ke lubang tengah poros, mengaitkan pengait pada permukaan ujung cincin bagian dalam bantalan, dan menggunakan kunci pas untuk memutar sekrup. batang tengah. Bantalannya bisa ditarik keluar. Penarik hidrolik menggunakan perangkat hidrolik sebagai pengganti ulir. Saat diberi tekanan, piston di tengah terus memanjang, dan bantalan akan terus ditarik keluar. Ini lebih cepat daripada penarik benang tradisional dan perangkat hidrolik dapat mundur dengan cepat. Dalam beberapa desain, jarak antara permukaan ujung cincin bagian dalam bantalan dan komponen lainnya kecil, dan tidak ada ruang pengoperasian untuk cakar penarik tradisional. Dalam hal ini, belat dua bagian dapat digunakan (seperti ditunjukkan di bawah), pilih belat dengan ukuran yang sesuai, dan bongkar secara terpisah. tekanan. Bagian kayu lapis bisa dibuat lebih tipis agar bisa menembus ruang sempit.

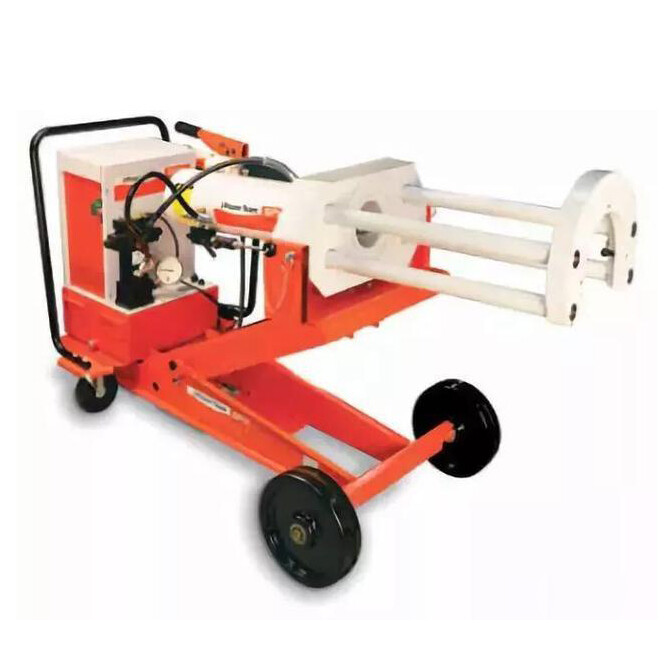

Ketika ukuran bantalan bertambah, gaya yang diperlukan untuk membongkar bantalan juga meningkat, dan penarik umum tidak dapat digunakan, dan perkakas khusus perlu dirancang untuk pembongkaran. Gaya minimum yang diperlukan untuk pembongkaran dapat diperkirakan berdasarkan gaya pemasangan yang diperlukan bantalan untuk mengatasi kesesuaian interferensi. Itu rumus perhitungan adalah sebagai berikut:
F=0.5 *π *u*W*δ* E*(1-(hari/hari0)2)
F = Gaya (N)
μ = koefisien gesekan antara cincin bagian dalam dan poros, umumnya sekitar 0.2
W = lebar cincin bagian dalam (m)
δ = kecocokan interferensi (m)
E = Modulus Young 2.07×1011 (Pa)
d = diameter dalam bantalan (mm)
d0=diameter tengah jalur lingkar luar lingkar dalam (mm)
= 3.14
Ketika gaya pembongkaran sangat besar sehingga tidak dapat dibongkar dengan metode biasa, dan gaya pembongkaran yang dihasilkan dengan metode konvensional kemungkinan besar akan merusak bantalan, maka lubang oli umumnya dirancang di ujung poros. Lubang oli meluas ke posisi bantalan dan kemudian menembus permukaan poros secara radial. Alur melingkar ditambahkan, dan pompa hidrolik digunakan untuk memberi tekanan pada ujung poros guna memperluas cincin bagian dalam selama pembongkaran, sehingga mengurangi gaya pembongkaran.
Jika ukuran bantalan terlalu besar dan tarikan keras yang sederhana tidak dapat dibongkar, metode pembongkaran pemanas perlu digunakan. Perkakas lengkap perlu dipersiapkan sebelum pengoperasian, seperti dongkrak, pengukur ketinggian, penyebar, dll. Cara pemanasan dan pembongkarannya adalah dengan langsung melilitkan kumparan ke jalur lingkar cincin bagian dalam untuk memanaskan dan mengembangkannya, sehingga bantalannya dapat dengan mudah dibongkar. Metode pemanasan yang sama juga berlaku untuk bantalan silinder dengan rol yang dapat dipisahkan. Metode ini memungkinkan bantalan dibongkar tanpa kerusakan.
Poros meruncing
Karena luas kedua permukaan ujung cincin bagian dalam bantalan tirus sangat berbeda, permukaan ujung yang besar dari cincin bagian dalam bantalan biasanya dipanaskan untuk dibongkar. Gunakan pemanas induksi frekuensi menengah koil fleksibel untuk memanaskan cincin bagian dalam bantalan dengan cepat untuk menciptakan perbedaan suhu yang cukup dengan poros, sehingga membongkar cincin bagian dalam bantalan. Karena bantalan tirus digunakan berpasangan, setelah satu cincin bagian dalam dilepas, cincin bagian dalam lainnya pasti akan terkena panas. Jika cincin bagian dalam bantalan ditempatkan pada posisi di mana permukaan ujung yang besar tidak dapat dipanaskan, sangkar harus dihancurkan, rol dilepas, badan cincin bagian dalam terbuka, dan kumparan langsung ditempatkan pada jalur balap untuk pemanasan.
Suhu pemanasan heater harus diatur tidak melebihi 120 derajat Celcius, karena pembongkaran bearing memerlukan perbedaan suhu dan proses pengoperasian yang cepat, bukan suhu. Jika suhu lingkungan sangat tinggi atau gangguan sangat besar dan perbedaan suhu tidak mencukupi, es kering (karbon dioksida padat) dapat digunakan sebagai alat bantu. Es kering dapat ditempatkan di dinding bagian dalam poros berongga untuk dengan cepat menurunkan suhu poros (biasanya untuk benda kerja berukuran besar), sehingga meningkatkan perbedaan suhu. Untuk pembongkaran bantalan lubang tirus, jangan melepas sepenuhnya mur penjepit atau mekanisme di ujung poros sebelum pembongkaran. Kendurkan saja untuk menghindari kecelakaan jatuh.
Pembongkaran poros runcing berukuran besar memerlukan penggunaan lubang oli pembongkaran. Mengambil TQIT bantalan tirus empat baris pabrik penggilingan dengan lubang tirus sebagai contoh, cincin bagian dalam bantalan dibagi menjadi tiga bagian, dua cincin bagian dalam satu baris dan cincin bagian dalam ganda di tengah. Terdapat tiga lubang oli di ujung gulungan, sesuai dengan tanda 1, 2,3, di mana 1 melambangkan cincin bagian dalam terluar, 2 melambangkan cincin dalam ganda di tengah, dan 3 melambangkan cincin dalam terdalam. dengan diameter terbesar. Saat membongkar, bongkar sesuai urutan nomor seri, dan beri tekanan pada lubang 1, 2, dan 3 masing-masing. Setelah semua selesai, bila bantalan sudah bisa diangkat saat dikendarai, lepaskan cincin engsel di ujung poros dan bantalan dibongkar.
Melepaskan bantalan pada diameter poros silinder
Saat membongkar bantalan yang lebih kecil, cincin bantalan dapat dilepas dari poros dengan mengetuk sisi cincin bantalan secara perlahan menggunakan pelubang yang sesuai atau, lebih baik lagi, menggunakan penarik mekanis (Gambar 1). Pegangan harus diterapkan pada cincin bagian dalam atau komponen yang berdekatan. Proses pembongkaran dapat disederhanakan jika bahu poros dan bahu lubang rumah dilengkapi dengan alur untuk mengakomodasi cengkeraman penarik. Selain itu, beberapa lubang berulir dibuat di bahu lubang untuk memudahkan baut mendorong bantalan keluar (Gambar 2). Bantalan berukuran besar dan sedang sering kali memerlukan tenaga yang tidak dapat diberikan oleh peralatan mesin. Oleh karena itu, disarankan untuk menggunakan perkakas listrik hidrolik atau metode injeksi oli, atau keduanya secara bersamaan. Artinya poros perlu didesain dengan lubang oli dan alur oli (Gambar 3).
Pembongkaran Dingin
Gambar 1
Gambar 2
Gambar 3
Pembongkaran panas
Saat membongkar cincin bagian dalam bantalan rol jarum atau bantalan rol silinder NU, NJ, dan NUP, metode pembongkaran termal cocok. Dua alat pemanas yang umum digunakan: cincin pemanas dan pemanas induksi yang dapat disesuaikan. Cincin berpemanas biasanya digunakan untuk memasang dan membongkar cincin bagian dalam bantalan berukuran kecil dan menengah dengan ukuran yang sama. Cincin pemanas terbuat dari paduan ringan. Cincin pemanas ditempatkan secara radial dan dilengkapi dengan pegangan berinsulasi listrik (Gbr. 4). Jika cincin bagian dalam dengan diameter berbeda sering dibongkar, disarankan untuk menggunakan pemanas induksi yang dapat disesuaikan. Pemanas ini (Gambar 5) dengan cepat memanaskan cincin bagian dalam tanpa memanaskan porosnya. Saat membongkar cincin bagian dalam bantalan rol silinder besar, beberapa pemanas induksi tetap khusus dapat digunakan.
Gambar 4
Gambar 5
Gambar 6
Melepaskan bantalan yang dipasang pada diameter poros kerucut
Bantalan kecil dapat dilepas dengan menggunakan penarik bertenaga mekanis atau hidrolik untuk menarik cincin bagian dalam. Beberapa penarik dilengkapi dengan lengan yang dioperasikan dengan pegas. Penggunaan desain penarik yang berpusat pada diri sendiri ini dapat menyederhanakan prosedur dan menghindari kerusakan pada jurnal. Jika cakar penarik tidak dapat digunakan pada cincin bagian dalam, maka bantalan harus dilepas melalui cincin bagian luar, atau dengan menggunakan alat penarik yang dipadukan dengan bilah penarik (Gambar 6). Bila menggunakan metode injeksi oli, pembongkaran bearing berukuran sedang dan besar akan lebih aman dan sederhana. Metode ini menginjeksikan oli hidrolik di antara dua permukaan kawin berbentuk kerucut melalui lubang oli dan alur oli di bawah tekanan tinggi. Gesekan antara dua permukaan sangat berkurang dan menciptakan gaya aksial yang memisahkan diameter bantalan dan poros.
Lepaskan bantalan dari selongsong adaptor
Untuk bantalan kecil yang dipasang pada poros lurus dengan selongsong adaptor, Anda dapat menggunakan palu untuk mengetuk balok baja kecil secara merata di permukaan ujung cincin bagian dalam bantalan untuk membongkarnya (Gambar 7). Sebelumnya, mur pengunci selongsong adaptor perlu dilonggarkan beberapa putaran. Untuk bantalan kecil yang dipasang pada selongsong adaptor dengan poros berundak, bantalan tersebut dapat dibongkar dengan menggunakan palu untuk mengetuk permukaan ujung kecil mur pengunci selongsong adaptor melalui selongsong khusus (Gambar 8). Sebelumnya, mur pengunci selongsong adaptor perlu dilonggarkan beberapa putaran. Untuk bantalan yang dipasang pada selongsong adaptor dengan poros berundak, penggunaan mur hidrolik dapat mempermudah pelepasan bantalan. Untuk tujuan ini, perangkat penghenti yang sesuai harus dipasang dekat dengan piston mur hidrolik (Gambar 9). Cara pengisian oli merupakan cara yang lebih sederhana, namun harus menggunakan selongsong adaptor yang memiliki lubang oli dan alur oli.
Gambar 7
Gambar 8
Gambar 9
Bongkar bantalan pada selongsong penarikan
Saat membongkar bantalan pada selongsong penarikan, perangkat pengunci (seperti mur pengunci, pelat ujung, dll.) harus dilepas. Untuk bantalan berukuran kecil dan sedang, mur pengunci, kunci pas pengait, atau kunci pas tumbukan dapat digunakan untuk membongkarnya (Gambar 10). Untuk bantalan sedang dan besar yang dipasang pada selongsong penarikan, bantalan tersebut dapat dengan mudah dilepas menggunakan mur hidrolik. Disarankan untuk memasang alat penghenti di belakang mur hidrolik di ujung poros (Gbr. 11). Perangkat penghenti ini mencegah selongsong penarikan dan mur hidrolik terlepas dari poros ketika selongsong penarikan tiba-tiba terpisah dari posisi berpasangan.
Kesesuaian interferensi pada bantalan cincin luar
Prasyarat untuk melepas bantalan ketika cincin luar bantalan mengalami gangguan adalah diameter bahu cincin luar tidak boleh kurang dari diameter penyangga yang disyaratkan oleh bantalan. Cincin luar dapat dibongkar menggunakan diagram alat gambar yang ditunjukkan pada gambar di bawah. Jika diameter bahu lingkar luar pada beberapa aplikasi memerlukan cakupan lengkap, dua opsi desain berikut harus dipertimbangkan pada tahap desain:
• Dua atau tiga takik dapat disediakan pada pijakan dudukan bantalan sehingga cakar penarik mempunyai titik yang kuat agar mudah dibongkar.
• Rancang empat lubang berulir tembus di bagian belakang dudukan bantalan untuk mencapai permukaan ujung bantalan. Mereka dapat disegel dengan sumbat sekrup pada waktu biasa. Saat membongkar, gantilah dengan sekrup panjang. Kencangkan sekrup panjang untuk mendorong keluar cincin luar secara bertahap.
Jika bantalannya besar atau interferensinya besar, metode pemanasan induksi koil fleksibel juga dapat digunakan. Pembongkaran dilakukan melalui diameter luar kotak pemanas. Permukaan luar kotak harus teratur dan halus untuk mencegah panas berlebih. Garis tengah kotak harus tegak lurus dengan tanah, dan gunakan dongkrak untuk membantu jika diperlukan.
