Panduan untuk Bantalan Bagian Tipis Reali-Slim®

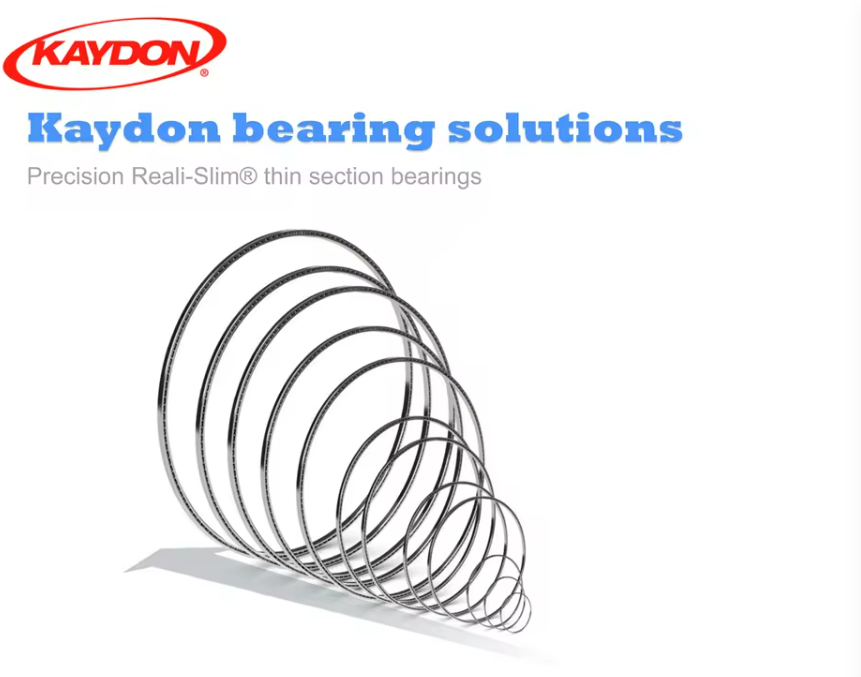

Bantalan berpenampang tipis Kaydon Reali-Slim® adalah salah satu bantalan berpenampang tipis yang paling banyak digunakan di dunia. Kaydon mengembangkan solusi bantalan berpenampang tipis yang mengurangi bobot, menghemat ruang, mengurangi gesekan, meningkatkan fleksibilitas desain, dan memberikan akurasi pengoperasian yang sangat baik. Kaydon telah mematenkan proses Thinfinite® Engineering yang mereka kembangkan dan menggunakannya untuk memproduksi bearing Reali-Slim dan Ultra-Slim®. Blog ini akan memperkenalkan secara komprehensif jenis, beban, aplikasi dan pemasangan bantalan bagian tipis Reali-Slim®, dan memberikan saran konstruktif bagi Anda untuk memilih bantalan bagian tipis yang sesuai.
Bertahun-tahun yang lalu, untuk membantu para insinyur memasang rakitan bantalan di ruang yang lebih kecil, para insinyur Kaydon mengembangkan jenis bantalan baru yang mempertahankan penampang yang sama: bantalan berpenampang tipis Reali-Slim®. Reali-Slim® bantalan menghemat ruang dan berat hingga 85% dibandingkan dengan bantalan bola dalam alur tradisional. Hasil ini juga menghasilkan pengurangan biaya sistem sebesar 40%. Meskipun penampilannya ramping, bantalan Reali-Slim® memiliki kapasitas membawa beban untuk menangani berbagai aplikasi. Aplikasi umum untuk bantalan Reali-Slim® adalah robotika. Perancang robot dihadapkan pada tantangan untuk memaksimalkan muatan dan mengurangi ruang internal untuk meningkatkan respons robot dan mengoptimalkan kebutuhan daya. Perancang teknis menentukan bantalan berpenampang tipis Reali-Slim® Kaydon untuk aplikasi yang menuntut.
Rakitan Bantalan Bagian Tipis Reali-Slim®

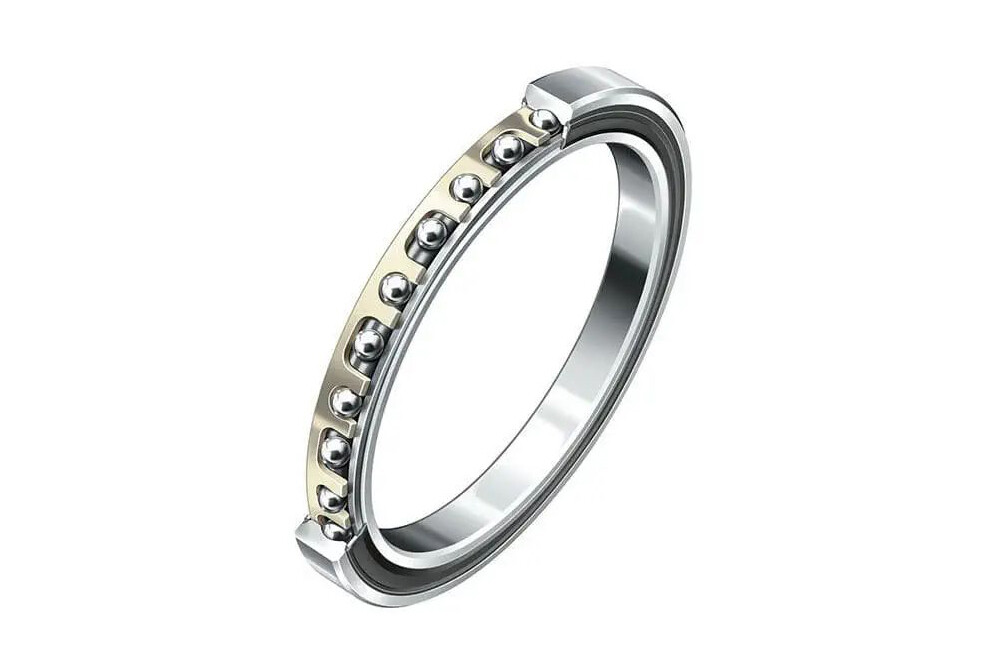

Bantalan berpenampang tipis Reali-Slim® rakitannya meliputi cincin bagian dalam, cincin bagian luar, elemen penggulung, dan sangkar. Diantaranya, cincin bagian dalam dan cincin luar adalah bagian utama dari bantalan berpenampang tipis, dan elemen penggulung bergulung di antara cincin dalam dan luar. Fungsi sangkar adalah untuk menjaga kestabilan posisi elemen penggulung sekaligus memisahkan elemen penggulung agar tidak saling bersentuhan. Cincin bagian dalam dan luar biasanya terbuat dari baja tahan karat berkekuatan tinggi, baja karbon tinggi, atau keramik. Elemen penggulung biasanya terbuat dari bahan dengan kekerasan tinggi berbentuk bola atau silinder, seperti keramik, karbida, dll. Kandang biasanya terbuat dari bahan ringan, seperti paduan aluminium, polimer, dll.
Seri Bantalan Bagian Tipis Reali-Slim®
Kaydon Seri bantalan bagian tipis Reali-Slim inci mencakup tujuh seri terbuka dan lima seri tersegel dengan diameter lubang mulai dari 1.000 inci hingga 40.000 inci. Luas penampangnya berkisar dari 0.187 x 0.187 inci hingga 1.000 x 1.000 inci. Kaydon juga dapat menyediakan perlengkapan internal, pelumas, separator, dan fitur lainnya untuk memenuhi spesifikasi aplikasi yang paling menuntut. (Untuk ketahanan korosi yang lebih baik, bantalan baja tahan karat Kaydon seri Reali-Slim atau Endura-Slim adalah pilihan yang baik. Bantalan berlapis Endurakote memberikan perlindungan korosi yang sama atau lebih baik daripada bantalan baja tahan karat AISI 440C). Varian produk lain dari bantalan bagian tipis Reali-Slim mencakup bantalan seri metrik Reali-Slim MM, bantalan bagian ultra-tipis, bantalan penopang slewing seri Reali-Slim TT, dan bantalan bola metrik BB. Dalam seri ini, Anda dapat memilih dari bantalan bagian tipis terbuka (untuk aplikasi di mana bantalan tidak terkena partikel berbahaya) dan bantalan bersegel (untuk aplikasi di mana bantalan harus tetap bersih dan terlumasi dengan baik).
Reali-Slim® bagian tipis menahan beban

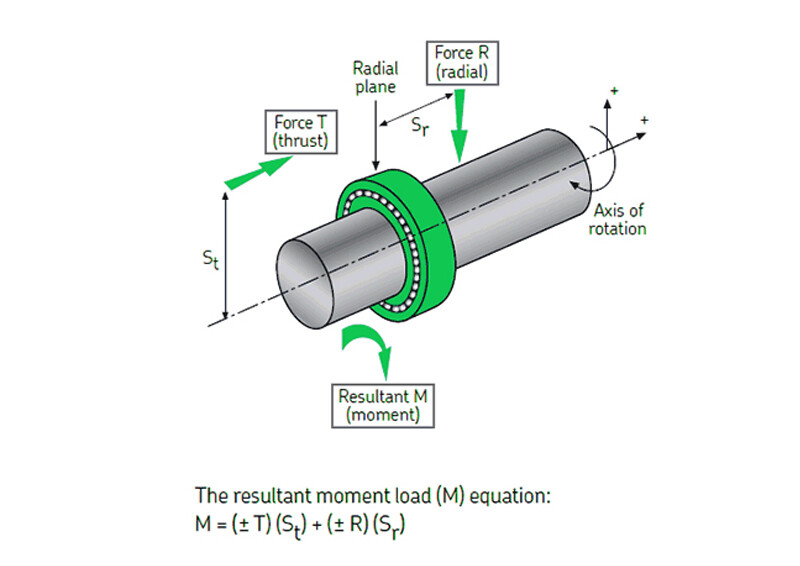

Bantalan berpenampang tipis Reali-Slim® menopang poros atau housing, memungkinkannya berputar bebas di sekitar poros. Beban dapat diterapkan pada bantalan dari dua arah mata angin. Ada tiga beban utama yang perlu dipertimbangkan ketika memilih bantalan dalam aplikasi teknik apa pun, yaitu beban radial, aksial (atau dorong), dan momen. Diantaranya, beban radial adalah setiap gaya yang diterapkan tegak lurus terhadap sumbu pusat benda, beban aksial bekerja sejajar dengan sumbu tengah benda, dan beban momen diterapkan sepanjang sumbu rotasi. Ketika beban-beban ini dibelokkan menjauhi sumbu bantalan (jarak St) atau bidang radial (jarak Sr), timbul beban momen (M). Bantalan Reali-Slim tersedia dalam berbagai tipe untuk mengakomodasi beban radial, aksial, dan momen. Bantalan bola radial tidak dirancang untuk beban momen ini, sedangkan bantalan kontak empat titik tipe X dapat menahan ketiga beban tersebut.
Tipe bantalan bagian tipis Reali-Slim
Untuk menopang berbagai beban dalam suatu aplikasi, tersedia bantalan Kaydon Reali-Slim tiga tipe dasar: kontak radial (Tipe C), kontak sudut (Tipe A) dan kontak empat titik (Tipe X). Desainer juga dapat memilih dari beragam tipe untuk memenuhi persyaratan beban, kekakuan dan akurasi dengan cara yang paling efisien, seperti KA, KB, KC dan .
Bantalan kontak radial tipe C
Bantalan kontak radial tipe C adalah rakitan tipe Conrad, desain bantalan bola radial satu baris. Ini dirakit dengan perpindahan eksentrik dari cincin bagian dalam di dalam cincin bagian luar, memungkinkan penyisipan sekitar 50% bola penuh. Bantalan Tipe C terutama memikul beban radial dan juga memungkinkan beban dorong di kedua arah – sering kali bersamaan dengan bantalan lain. Namun jika beban dorong dipikul, bantalan kontak sudut harus dipertimbangkan.
Sebuah tipe bantalan kontak sudut
Bantalan kontak sudut tipe A memiliki bahu yang lebih kecil di sisi lintasan lingkar dalam atau luar. Rakitan snap-on memungkinkan penggunaan pemisah cincin tas bundar terintegrasi dan bola yang lebih besar. Bantalan kontak sudut tipe A dapat menahan beban radial dan beban dorong searah dan biasanya digunakan dalam kombinasi dengan bantalan lain dengan konstruksi serupa. Bantalan kontak sudut tipe A memiliki sudut kontak 30° dan sekitar 67% komplemen bola penuh. Keuntungan utama dari bearing tipe A adalah mampu memikul beban dorong yang lebih besar dibandingkan bearing tipe C atau tipe X.
Bantalan tipe X (kontak empat titik)
Geometri lengkungan Gotik pada cincin bagian dalam dan luar bantalan kontak empat titik Reali-Slim Tipe X memungkinkan bantalan tunggal untuk membawa tiga jenis beban (radial, aksial, dan momen) secara bersamaan. Hal ini menjadikannya pilihan utama untuk banyak aplikasi, karena bantalan kontak empat titik sering kali dapat menggantikan dua bantalan, sehingga sangat menyederhanakan desain. Untuk aplikasi yang memerlukan kekakuan lebih besar atau gerak bebas nol, bantalan tipe X juga dapat dilengkapi dengan preload diameter internal. Hal ini dicapai dengan menggunakan bola yang lebih besar dari jarak antar balapan. Oleh karena itu, jika tidak ada beban eksternal, bola dan lintasan balap akan mengalami deformasi elastis. Catatan: Kaydon tidak menyarankan penggunaan dua bantalan X pada poros secara bersamaan karena dapat menyebabkan torsi gesekan tambahan.
Pemasangan bantalan bagian tipis Reali-Slim
Bantalan Reali-Slim memiliki penampang yang sangat tipis dan oleh karena itu sensitif terhadap kesesuaian poros dan rumahan. Pemasangan yang tepat sangat penting untuk memastikan bantalan bagian tipis berfungsi sesuai harapan. Ada banyak faktor yang perlu dipertimbangkan saat memasang bantalan, termasuk: jenis dan orientasi bantalan, arah dan besarnya beban yang diberikan, permainan bebas yang diperbolehkan pada bantalan, torsi maksimum yang diperbolehkan, material poros dan rumahan, suhu pengoperasian, dan cincin mana yang berputar. Pemasangan bantalan bagian tipis Reali-Slim memerlukan perhatian khusus untuk memastikan akurasi tinggi dan masa pakai yang lama. Berikut ini adalah beberapa poin penting dalam pemasangan bantalan bagian tipis:
Lingkungan Instalasi. Jaga kebersihan lingkungan instalasi. Kebersihan sangat penting untuk kinerja bantalan. Permukaan dan peralatan kerja harus bebas dari debu, serpihan, dan gerinda. Gunakan tisu sekali pakai atau kain katun untuk membersihkan guna menghindari serpihan menempel pada bantalan saat menggerinda dan mengerjakan bagian yang dikawinkan, karena partikel dan serpihan abrasif dalam jumlah kecil pun dapat sangat mempengaruhi keakuratan bantalan.
Pencocokan bantalan dan poros. Untuk bantalan berpenampang tipis, interferensi antara lubang pemasangan dan poros perlu ditangani dengan hati-hati untuk menghindari kerusakan pada bantalan. Disarankan untuk menggunakan perbedaan suhu untuk memperluas komponen eksternal dan mengurangi atau menghilangkan gaya pemasangan. Terdapat tingkat ekspansi yang berbeda untuk bantalan dan poros dari material yang berbeda (seperti baja AISI 52100 dan material AISI 440C).
Metode instalasi. Sesuai dengan model dan ukuran bantalan, pilih metode pemasangan yang sesuai, seperti pemasangan manual, pemasangan pengepres mekanis, atau pemasangan cold shrink. Pemasangan manual cocok untuk bearing kecil, sedangkan pemasangan mekanis cocok untuk bearing besar. Pemasangan cold shrink memerlukan tingkat teknis yang lebih tinggi.
Arah pemasangan dan paralelisme. Arah pemasangan bantalan berpenampang tipis harus sedemikian rupa sehingga beban pada cincin dalam dan luar sedapat mungkin menjadi beban radial untuk menghindari ayunan yang tidak perlu, yang akan mempengaruhi umur bantalan.
Pembersihan dan pemeliharaan bantalan. Sebelum pemasangan, periksa dengan cermat diameter lubang pemasangan bantalan, diameter poros, vertikalitas bahu, dan ukuran fillet. Setelah pemasangan, terus lindungi bearing dari kontaminasi hingga selesai dirakit.
Selama proses pemasangan, jangan menekan bantalan dengan keras dan hindari penggunaan alat yang keras untuk memukul permukaan bantalan untuk menghindari kerusakan. Pada saat yang sama, periksa penggunaan bantalan secara teratur. Jika ada kelainan, harus dibersihkan dan diganti tepat waktu.
Aplikasi Bantalan Bagian Tipis Reali-Slim®
Bantalan berpenampang tipis Reali-Slim® banyak digunakan di ruang angkasa, industri otomotif, peralatan medis, robotika, dan kereta api berkecepatan tinggi karena ringan, kompak, kinerja efisien, kecepatan tinggi, umur panjang, dan keandalan. Dengan kemajuan teknologi yang berkelanjutan dan meningkatnya persyaratan aplikasi, bantalan berpenampang tipis akan terus memainkan peran penting dalam mendorong pengembangan dan inovasi berkelanjutan di berbagai bidang.
Aerospace: Karena kinerjanya yang ringan dan efisien, bantalan berpenampang tipis banyak digunakan di bidang kedirgantaraan untuk memutar bagian pesawat dan pesawat ruang angkasa, seperti mesin, spindel, dan sistem transmisi.
Industri otomotif: Bantalan berpenampang tipis banyak digunakan pada bagian-bagian penting seperti mesin, transmisi, dan sistem suspensi di industri otomotif untuk meningkatkan kinerja dan keandalan mobil.
Peralatan medis: Karena miniaturisasi dan pembuatan presisi bantalan berpenampang tipis, bantalan ini banyak digunakan di berbagai peralatan medis, seperti instrumen bedah, instrumen diagnostik dan peralatan perawatan, dll.
robot: Dengan terus berkembangnya teknologi robot, bantalan berpenampang tipis banyak digunakan pada sambungan robot dan mekanisme putaran untuk meningkatkan kinerja gerak dan stabilitas robot.
Mesin presisi: Bantalan berpenampang tipis dapat digunakan di berbagai mesin presisi, seperti peralatan mesin presisi, instrumen dan meteran, dll.
Kesimpulan
Bantalan bagian tipis Reali-Slim® adalah bantalan yang presisi dan banyak digunakan. Artikel ini memberikan penjelasan komprehensif tentang informasi berguna tentang bantalan bagian tipis Reali-Slim®. Perlu dicatat bahwa bantalan berpenampang tipis Reali-Slim® sangat mahal, harganya ribuan atau bahkan puluhan ribu dolar. Hal ini tidak ramah terhadap perusahaan kecil dan menengah serta peminat individu. Untungnya, Aubearing adalah produsen dan pemimpin bantalan bagian tipis di Tiongkok. Bantalan bagian tipis Reali-Slim® diproduksi oleh Aubearing setara dengan seri Kaydon dan merupakan pengganti seluruh seri bantalan berpenampang tipis. Harganya hanya sepersepuluh dari model yang sama dari Kaydon, yang sangat mengurangi biaya desain dan memberikan manfaat ekonomi. Jika Anda tidak yakin model bantalan Reali-Slim® mana yang harus dipilih, silakan hubungi teknisi Aubearing hari ini. Mereka akan merespons dengan cepat dan membuat keputusan yang tepat untuk Anda.
