An Treoir Deiridh maidir le Cóid Mhúnla Imthacaí
Is príomhchodanna tarchurtha iad imthacaí i dtrealamh meicniúil. Tá sé ríthábhachtach cóid mhúnla imthacaí a roghnú agus a thuiscint i gceart maidir le feidhmíocht agus saol an trealaimh mheicniúil. Dá bhrí sin, tá sé an-riachtanach d'innealtóirí agus teicneoirí brí na gcód múnla imthacaí a thuiscint agus a mháistir. Tabharfaidh an t-alt seo isteach go mion comhpháirteanna na gcód imthacaí, lena n-áirítear cóid bhunúsacha, cóid mhéide, agus cóid réimír agus iarmhír imthacaí de bhrandaí aitheanta éagsúla, chun cabhrú leat cóid imthacaí a thuiscint agus a chur i bhfeidhm níos fearr.

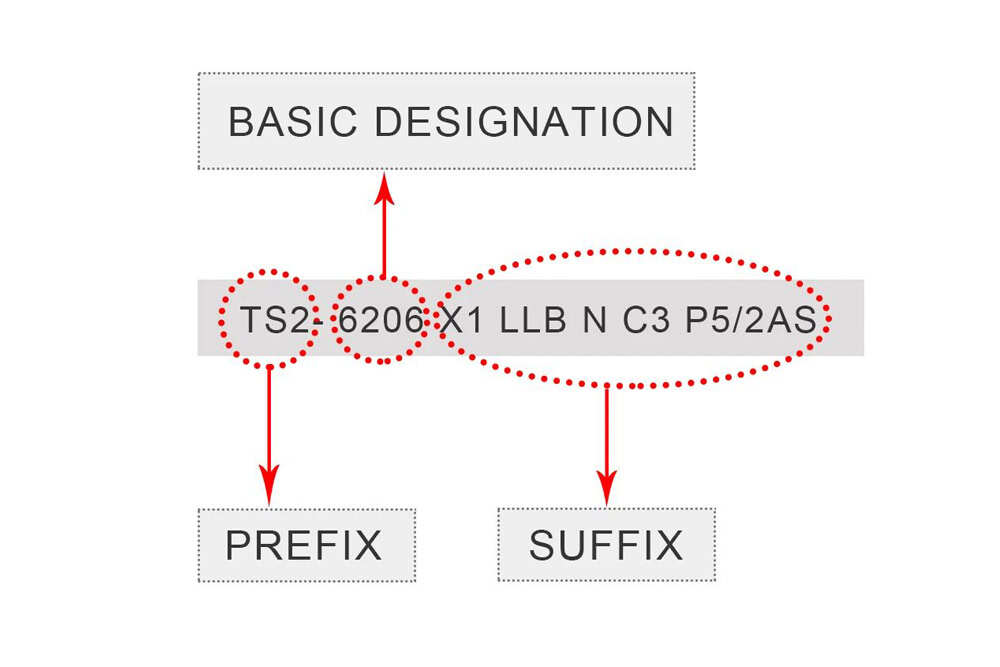

An cód imthacaí bunúsach comhdhéanta de thrí chuid: cód cineál imthacaí, cód sraithe méid, agus cód trastomhas istigh. Seo cur síos mionsonraithe:
| Cód Bunúsach | Cód Cineál | Cód Sraith Toise | Cód tolladh | Tuairisc |
|---|---|---|---|---|
| 6201 | 6 | 2 | 01 | Mar shampla: 6201, seasann 6 don chód cineáil; 2: cód sraith toise; 01: cód tolladh |
Cóid Cineál Bearing
An cód cineál imthacaí ionadaíocht ag uimhreacha nó litreacha, mar seo a leanas:
cód | Cineál Bearing |
0 | Imthacaí liathróid teagmhála uilleach dhá shraith |
1 | Imthacaí liathróid féin-ailínithe |
2 | Imthacaí sorcóir féin-ailínithe agus sá imthacaí sorcóir féin-ailíniú |
3 | Imthacaí sorcóir téipeáilte |
4 | Imthacaí gránach domhain dhá shraith |
5 | Imthacaí liathróid sá |
6 | Imthacaí liathróid groove domhain |
7 | Imthacaí liathróid teagmhála uilleach |
8 | Imthacaí sorcóir sorcóireacha sá |
N | Imthacaí sorcóir sorcóireach |
U | Cuir imthacaí liathróid isteach |
QJ | Imthacaí liathróid teagmhála ceithre phointe |
Cód méid imthacaí
Is éard atá sa chód sraithe méid an cód sraith leithead agus an cód sraith trastomhas:
Sraith trastomhas: 7, 8, 9, 0, 1, 2, 3, 4, 5 (méaduithe ar an trastomhas seachtrach i seicheamh)
Leithead sraithe: 8, 0, 1, 2, 3, 4, 5, 6 (méaduithe ar leithead sa seicheamh)
Cód trastomhas istigh
Léiríonn an cód trastomhas istigh trastomhas istigh an imthacaí, mar a leanas:
Trastomhas Bóthair | cód | Sampla |
0.6 go 10mm (neamhshlánuimhir) | Léirithe ag trastomhas tollta ainmniúil i milliméadair, scartha le “/” ón gcód sraithe toisí | Imthacaí liathróid domhain groove 618/2.5 |
1 go 9mm (slánuimhir) | Léirithe ag trastomhas tollta ainmniúil i milliméadair | Imthacaí liathróid domhain groove 625 nó 618/5 |
10 go 17mm | 00, 01, 02, 03 | Imthacaí liathróid domhain groove 6200 (10mm tollta) |
20 go 480mm | Comhrann an trastomhas tollaidh ainmniúil roinnte ar 5 | Imthacaí sorcóir féin-ailínithe 23208 (40mm tollta) |
Cóid Réimír Bearing SKF
cód | Tuairisc | Sampla |
GS | Niteoir tithíochta imthacaí sá sorcóir sorcóireach | GS81107 – nite tithíochta imthacaí sorcóir sorcóireach sá 81107 |
K | Comhthionól sá sorcóir-cage sorcóireach | K81170 |
K- | Imthacaí sorcóir barrchaolaithe imperial fáinne istigh le cóimeáil rollóirí-cage nó fáinne seachtrach | K-09067 |
L | Fáinne istigh nó seachtrach imthacaí inscartha | LNU207 – fáinne istigh imthacaí sorcóir sorcóireach NU207 |
R | Fáinne istigh nó seachtrach imthacaí inscartha le cóimeáil rollóirí-cage | |
W | Imthacaí liathróid cruach dhosmálta groove domhain | |
WS | Níochán seafta d'iompar sá sorcóir sorcóireach | |
ZE | Imthacaí le haghaidh suiteáil leictreach |
Cóid Iarmhíre Imthacaí SKF
cód | Tuairisc |
A | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: léiríonn 4210 A imthacaí liathróid groove domhain sraith dhúbailte gan sliotáin a líonadh; Léiríonn 3220 A imthacaí liathróid teagmhála uilleach sraithe dúbailte a bhfuil uillinn teagmhála 30° aige |
AC | Imthacaí liathróid teagmhála uilleach sraithe singil le uillinn teagmhála 25° |
Ada | Groove stad feabhsaithe ar an bhfáinne seachtrach, fáinne istigh scoilte le fáinne seasta |
B | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: léiríonn 7224 B imthacaí liathróid teagmhála uilleach as a chéile le uillinn teagmhála 40°; Léiríonn 32210 B imthacaí sorcóir barrchaolaithe a bhfuil uillinn teagmhála níos mó aige |
Bxx(x) | Teaglaim de B le huimhir dhá nó trí dhigit, ag tabhairt le fios roinnt malairtí gan aon iarmhír oiriúnach. Mar shampla: Léiríonn B20 lamháltas leithead cúngaithe |
C | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: Léiríonn 21306 C imthacaí sorcóir sféarúil le dhá chliabhán cineál fuinneoige cruach brúite, gan aon flanges ar an bhfáinne istigh, agus fáinne treorach dírithe ar an bhfáinne istigh |
CA | 1, imthacaí sorcóir sféarúil cineál C le cage práis machined, flanges ar an dá thaobh den fháinne istigh, agus fáinne treorach dírithe ar an bhfáinne istigh; 2, imthacaí péire comhoiriúnaithe uilíoch, le imréiteach aiseach níos lú ná an gnáthghrúpa (CB) |
CAC | Treorú feabhsaithe ar na rollóirí le haghaidh imthacaí sorcóir sféarúil de chineál CA |
CB | 1, Uilíoch imthacaí péire comhoiriúnaithe le gnáth-imréiteach aiseach nuair a shocraítear cúl le cúl nó aghaidh le duine; 2, imthacaí liathróid teagmhála uilleach as a chéile dúbailte le himréiteach aiseach ar leith |
CC | 1, imthacaí sorcóir sféarúil cineál C le treoir feabhsaithe sorcóir; 2, imthacaí péire comhoiriúnaithe uilíoch le imréiteach aiseach níos mó ná an gnáthghrúpa (CB) nuair a shocraítear é cúl le cúl nó aghaidh le duine |
CLN | Imthacaí sorcóir barrchaolaithe le leithead cúngaithe agus banna lamháltais leithead iomlán |
CL0 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 0, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL00 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 00, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL3 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 3, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL7C | Imthacaí sorcóir barrchaolaithe le tréithe cuimilte speisialta agus cruinneas rothlach níos airde |
CN | Gnáth-imréiteach gathacha, a úsáidtear de ghnáth ach amháin i gcomhcheangal leis na litreacha seo a leanas chun raonta imréitigh níos cúinge nó aistrithe a léiriú |
CV | Dearadh inmheánach feabhsaithe, imthacaí sorcóir sorcóireach iomlán |
Cóid Dearaidh Feabhsaithe SKF
cód | Tuairisc |
A | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: léiríonn 4210 A imthacaí liathróid groove domhain sraith dhúbailte gan sliotáin a líonadh; Léiríonn 3220 A imthacaí liathróid teagmhála uilleach sraithe dúbailte a bhfuil uillinn teagmhála 30° aige |
AC | Imthacaí liathróid teagmhála uilleach sraithe singil le uillinn teagmhála 25° |
Ada | Groove stad feabhsaithe ar an bhfáinne seachtrach, fáinne istigh scoilte le fáinne seasta |
B | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: léiríonn 7224 B imthacaí liathróid teagmhála uilleach as a chéile le uillinn teagmhála 40°; Léiríonn 32210 B imthacaí sorcóir barrchaolaithe a bhfuil uillinn teagmhála níos mó aige |
Bxx(x) | Teaglaim de B le huimhir dhá nó trí dhigit, ag tabhairt le fios roinnt malairtí gan aon iarmhír oiriúnach. Mar shampla: Léiríonn B20 lamháltas leithead cúngaithe |
C | Dearadh inmheánach modhnaithe, na toisí seachtracha céanna. Mar shampla: Léiríonn 21306 C imthacaí sorcóir sféarúil le dhá chliabhán cineál fuinneoige cruach brúite, gan aon flanges ar an bhfáinne istigh, agus fáinne treorach dírithe ar an bhfáinne istigh |
CA | 1, imthacaí sorcóir sféarúil cineál C le cage práis machined, flanges ar an dá thaobh den fháinne istigh, agus fáinne treorach dírithe ar an bhfáinne istigh; 2, imthacaí péire comhoiriúnaithe uilíoch, le imréiteach aiseach níos lú ná an gnáthghrúpa (CB) |
CAC | Treorú feabhsaithe ar na rollóirí le haghaidh imthacaí sorcóir sféarúil de chineál CA |
CB | 1, Uilíoch imthacaí péire comhoiriúnaithe le gnáth-imréiteach aiseach nuair a shocraítear cúl le cúl nó aghaidh le duine; 2, imthacaí liathróid teagmhála uilleach as a chéile dúbailte le himréiteach aiseach ar leith |
CC | 1, imthacaí sorcóir sféarúil cineál C le treoir feabhsaithe sorcóir; 2, imthacaí péire comhoiriúnaithe uilíoch le imréiteach aiseach níos mó ná an gnáthghrúpa (CB) nuair a shocraítear é cúl le cúl nó aghaidh le duine |
CLN | Imthacaí sorcóir barrchaolaithe le leithead cúngaithe agus banna lamháltais leithead iomlán |
CL0 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 0, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL00 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 00, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL3 | Comhlíonann cruinneas ANSI/ABMA 19.2:1994 rang lamháltais 3, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe impiriúla |
CL7C | Imthacaí sorcóir barrchaolaithe le tréithe cuimilte speisialta agus cruinneas rothlach níos airde |
Cóid Imréitigh Imthacaí SKF
cód | Tuairisc |
C1 | Imréiteach gathacha níos lú ná C2 |
C2 | Imréiteach gathach níos lú ná an gnáthghrúpa (CN) |
C3 | Imréiteach gathach níos mó ná an gnáthghrúpa (CN) |
C4 | Imréiteach gathacha níos mó ná C3 |
C5 | Imréiteach gathacha níos mó ná C4 |
C02 | Caoinfhulaingt cruinneas rothlach fáinne istigh |
C04 | Caoinfhulaingt cruinneas rothlach fáinne seachtrach caol |
C08 | C02+C04 |
C083 | C02 + C04 + C3 |
C10 | tolladh caol agus lamháltas trastomhas seachtrach |
CNH | Raon imréitigh cúng, a fhreagraíonn don leath uachtarach den raon imréitigh gnáthghrúpa |
CNM | Raon imréitigh cúng, a fhreagraíonn do leath den raon imréitigh gnáthghrúpa |
CNL | Raon imréitigh cúng, a fhreagraíonn don leath níos ísle den raon imréitigh gnáthghrúpa |
CNP | Raon imréitigh aistrithe, a fhreagraíonn don leath uachtarach den raon imréitigh gnáthghrúpa agus an leath íochtair den raon imréitigh C3 |
CNR | Imthacaí sorcóir sorcóireacha le himréiteach gnáthghrúpa de réir DIN 620-4: 1982 |
Baineann na litreacha H, M, L, agus P le teaglaim leis na grúpaí imréitigh seo a leanas: C2, C3, C4, agus C5 |
Cóid Séalaithe Bearing SKF
cód | Tuairisc |
RS | Bearradh le taobh amháin atá feistithe le (nó gan) séala teagmhála rubair nítríle cnámharlach (NBR). |
RS1 | Bearradh le taobh amháin atá feistithe le séala teagmhála rubair nítríle cnámharlach cruach (NBR). |
RS1Z | Ag baint le taobh amháin atá feistithe le séala teagmhála rubair nítríle cnámharlach (NBR) cruach agus an taobh eile le clúdach deannaigh cruach brúite |
RS2 | Bearradh le taobh amháin atá feistithe le séala teagmhála fluororubber cnámharlach cruach (FPM). |
RSH | Bearradh le taobh amháin atá feistithe le séala teagmhála rubair nítríle cnámharlach cruach (NBR). |
RSL | Ag baint le taobh amháin atá feistithe le séala cuimilte íseal rubair nítríle cnámharlach (NBR). |
RZ | Ag baint le taobh amháin atá feistithe le séala cuimilte íseal rubair nítríle cnámharlach (NBR). |
2RS | Ag iompar leis an dá thaobh atá feistithe le (nó gan) séala teagmhála rubair nítríle cnámharlach (NBR). |
2RS1 | Ag baint leis an dá thaobh atá feistithe le séala teagmhála rubair nítríle cnámharlach (NBR). |
2RS2 | Ag iompar leis an dá thaobh atá feistithe le séala teagmhála fluororubber cnámharlach cruach (FPM). |
2RSH | Ag baint leis an dá thaobh atá feistithe le séala teagmhála rubair nítríle cnámharlach (NBR). |
2RSL | Ag baint leis an dá thaobh atá feistithe le séala cuimilte íseal rubair nítríle cnámharlach (NBR). |
2RZ | Ag baint leis an dá thaobh atá feistithe le séala cuimilte íseal rubair nítríle cnámharlach (NBR). |
Z | Bearradh le taobh amháin atá feistithe le clúdach deannaigh cruach brúite |
2Z | Bearradh leis an dá thaobh atá feistithe le clúdaigh deannaigh cruach brúite |
2F | Imthacaí leis an dá thaobh atá feistithe le rónta teagmhála caighdeánacha agus flinger gnáth breise |
2LS8 | Bearradh leis an dá thaobh atá feistithe le rónta teagmhála rubair sintéiseacha threisithe |
2RF | Tá an dá thaobh feistithe le rónta teagmhála caighdeánacha agus flinger liopaí rubair breise |
2RS1 | Bearradh leis an dá thaobh atá feistithe le rónta teagmhála rubair nítríle athneartaithe |
VP076 | Bearradh leis an dá thaobh atá feistithe le clúdaigh deannaigh cruach brúite |
CS | Bearradh le taobh amháin atá feistithe le séala teagmhála rubair nítríle cnámharlach cruach (NBR). |
CS2 | Bearradh le taobh amháin atá feistithe le séala teagmhála fluororubber cnámharlach cruach (FPM). |
CS5 | Ag baint le taobh amháin atá feistithe le séala teagmhála rubair nítríle hidriginithe cnámharlach cruach (HNBR). |
2CS | Bearradh leis an dá thaobh atá feistithe le cnámharlach cruach rónta teagmhála rubair nítríle (NBR). |
2CS2 | Ag iompar leis an dá thaobh atá feistithe le rónta teagmhála fluororubber cnámharlach cruach (FPM). |
2CS5 | Bearradh leis an dá thaobh atá feistithe le cnámharlach cruach rónta teagmhála rubair nítríle hidriginithe (HNBR). |
Cóid Réamhlódála Bearing SKF
cód | Tuairisc |
A | Réamhualach éadrom (2) |
B | Réamhualach meánach (2) |
C | Réamhualach trom (2) |
CA | Imréiteach beag aiseach (1, 2) |
CB | Gnáth-imréiteach aiseach (1, 2) |
CC | Imréiteach mór aiseach (1, 2) |
C | Imréiteach aiseach speisialta, léirithe le uimhir i μm |
GA | Réamhualach éadrom (1) |
GB | Réamhualach meánach (1) |
G | Ualach réamhluchtaithe speisialta |
GA | Imthacaí péireáilte uilíoch le réamh-ualach éadrom i socrú cúl le cúl nó aghaidh le duine |
GB | Imthacaí péireáilte uilíoch le réamh-ualach meánach i socrú cúl le cúl nó aghaidh le duine |
GC | Imthacaí péireáilte uilíoch le réamhualach trom i socrú cúl le cúl nó aghaidh le duine |
Cóid Péireála Imthacaí SKF
cód | Tuairisc |
DF | Imthacaí gránach domhain groove dhá shraith shingil, imthacaí liathróid teagmhála uilleacha sraithe singil nó imthacaí sorcóir barrchaolaithe sraithe singil péireáilte aghaidh le duine |
DT | Imthacaí gránach domhain groove dhá shraith shingil, imthacaí liathróid teagmhála uilleacha sraithe singil nó imthacaí sorcóir barrchaolaithe sraithe singil péireáilte in éineacht |
G | Imthacaí liathróid teagmhála uillinneacha sraithe singil péireáilte uilíoch, le réamh-ualach áirithe nuair a shocraítear iad aghaidh le duine nó cúl le cúl |
GA | Socrú aghaidh le duine nó cúl le réamh-ualach éadrom |
GB | Socrú aghaidh le duine nó cúl le cúl le réamh-ualach meánach |
GC | Socrú aghaidh le duine nó cúl le réamhualach trom |
Cóid Grease Bearing SKF
cód | Tuairisc |
G .. | Úsáidtear é chun an ramhar a úsáidtear san imthacaí a léiriú. Léiríonn an dara litir raon teochta an ramhar, agus léiríonn an tríú litir cineál sonrach ramhar. |
| Dara Litir: |
| – E: ramhar brú an-mhór |
| – F: ramhar atá comhoiriúnach le bia |
| – H, J: Ramhar ardteochta, -20 go +130°C |
| – L: ramhar teocht íseal, -50 go +80°C |
| – M: ramhar teocht mheánach, -30 go +110°C |
| – W, X: ramhar teocht íseal/ard, -40 go +140°C |
|
|
| Cainníocht Líonta: |
| – Léiríonn na huimhreacha a leanann an cód ramhar trí litir méideanna éagsúla líonta. |
| – 1, 2, 3: Níos lú ná an chainníocht líonadh chaighdeánach |
| – 4, 5, 6, 7, 8, 9: ná an chainníocht líonta chaighdeánaigh |
Sampla | GEA: ramhar brú an-mhór, cainníocht líonadh caighdeánach |
Sampla | GLB2: ramhar teocht íseal, cainníocht líonadh 15% go 25%. |
GJN | ramhar tiubhaithe polúiré, comhsheasmhacht NLGI 2, raon teochta oibriúcháin -30 go +150 ° C |
SKF Cóid Cruanaithe Dromchla Bearing
cód | Tuairisc |
HA | Comhpháirt imthacaí nó imthacaí dromchla-chruaite |
HB | Comhpháirt imthacaí nó imthacaí bainít-chruaite |
HC | Comhpháirt imthacaí nó imthacaí ábhar ceirmeach |
HE | Comhpháirt imthacaí nó imthacaí déanta as cruach leáite i bhfolús |
HM | Comhpháirt imthacaí nó imthacaí martensite-chruaite |
HN | Comhpháirt imthacaí nó imthacaí le cóireáil dromchla speisialta |
HT | Úsáidtear é chun an ramhar ardteochta a úsáidtear san imthacaí a léiriú |
HV | Comhpháirt imthacaí nó imthacaí cruach dhosmálta hardenable |
Cóid Cage Bearing SKF
cód | Tuairisc |
H | Cage cruach brúite de chineál Léim cruaite |
M | Cage práis machined, sorcóir treoraithe |
MA | Cage práis meaisínithe, fáinne seachtrach treoraithe |
MB | Cage práis meaisínithe, fáinne istigh treoraithe |
ML | Cage práis cineál fuinneoige aon-phíosa, fáinne istigh nó fáinne seachtrach treoraithe |
MP | Cage práis aonphíosa de chineál fuinneoige, oscailtí a fhoirmítear trí mhuilleoireacht, bróicéireacht nó druileáil, fáinne istigh nó fáinne seachtrach faoi threoir |
MR | Cage práis aon-phíosa de chineál fuinneoige, sorcóir treoraithe |
MT | Úsáidtear é chun an ramhar meánteocht a úsáidtear san imthacaí a léiriú |
N | Fáinne seachtrach le sliotán suite |
NR | Fáinne seachtrach le sliotán suite agus fáinne Léim |
N1 | Fáinne seachtrach le sliotán suite amháin |
N2 | Fáinne seachtrach le dhá shliotán suite ag 180 ° |
J | Cage cruach brúite, sorcóir faoi threoir, ní cruaite, uaireanta ina dhiaidh sin roinnt dearaí éagsúla, mar shampla J1 |
JR | Cage ceangailte le seamanna, déanta as dhá phláta cruach árasán, gan a bheith cruaite |
P | Níolón 6,6 cage athneartaithe snáithín gloine múnlaithe insteallta, sorcóir faoi threoir |
PH | Cage polyetheretherketone (PEEK) múnlaithe insteallta, sorcóir treoraithe |
CÉIM | Cage polyetheretherketone (PEEK) múnlaithe insteallta, fáinne seachtrach treoraithe |
T | Cage roisín feanólach a threisítear le snáithín, atá faoi threoir sorcóir |
TB | Cage roisín feanólach treisithe le snáithín de chineál fuinneoige, fáinne istigh treoraithe |
TH | Snap-cineál snáithín-treisithe roisín feanólach cage, sorcóir treoraithe |
TN | Níolón múnlaithe insteallta 6,6 cage, sorcóir treoraithe |
TNH | Cage polyetheretherketone (PEEK) múnlaithe insteallta, sorcóir treoraithe |
TNHA | Níolón treisithe snáithín gloine múnlaithe insteallta 6,6 cage, fáinne seachtrach treoraithe |
TN9 | Níolón 6,6 cage athneartaithe snáithín gloine múnlaithe insteallta, sorcóir faoi threoir |
Y | Cage práis brúite, sorcóir faoi threoir, uaireanta agus roinnt ina dhiaidh sin chun dearaí éagsúla a léiriú, mar shampla Y1 |
Cóid Caoinfhulaingt Imthacaí SKF
cód | Tuairisc |
P0 | Comhlíonann cruinneas toisí agus rothlach aicme lamháltais ISO 0 |
P6 | Comhlíonann cruinneas toisí agus rothlach aicme lamháltais ISO 6 |
P5 | Comhlíonann cruinneas toisí agus rothlach aicme lamháltais ISO 5 |
P4 | Comhlíonann cruinneas toisí agus rothlach aicme lamháltais ISO 4 |
P2 | Comhlíonann cruinneas toisí agus rothlach aicme lamháltais ISO 2 |
P62 | P6+C2 |
P63 | P6+C3 |
U | Léiríonn uimhir i ndiaidh U banna lamháltais leithead cúngaithe, a úsáidtear le haghaidh imthacaí sorcóir barrchaolaithe nó a gcuid fáinní laistigh nó lasmuigh. Mar shampla: U2: lamháltas leithead +0.05/0mm; U4: lamháltas leithead +0.10/0mm |
Cóid Chóireála Teasa Bearing SKF
cód | Tuairisc |
S0 | Cóireáil teasa speisialta, fanann na fáinní imthacaí cobhsaí go toise ag teochtaí suas le +150 ° C |
S1 | Cóireáil teasa speisialta, fanann na fáinní imthacaí cobhsaí go toise ag teochtaí suas le +200 ° C |
S2 | Cóireáil teasa speisialta, fanann na fáinní imthacaí cobhsaí go toise ag teochtaí suas le +250 ° C |
S3 | Cóireáil teasa speisialta, fanann na fáinní imthacaí cobhsaí go toise ag teochtaí suas le +300 ° C |
S4 | Cóireáil teasa speisialta, fanann na fáinní imthacaí cobhsaí go toise ag teochtaí suas le +350 ° C |
Cóid Imthacaí Speisialta SKF
cód | Tuairisc |
V | Imthacaí comhlántacha iomlán (gan cage) |
V… | Léiríonn litir tar éis V gné shainiúil atá difriúil leis an imthacaí caighdeánach. Léiríonn uimhir trí nó ceithre dhigit i ndiaidh V a sainbhrí. Mar shampla: VA: léiríonn sé feidhmchlár ar leith; VB: difríochtaí tríthoiseach; VE: difríochtaí seachtracha nó inmheánacha; VL: sciath; VQ: cáilíocht agus caoinfhulaingt éagsúla; VS: imréiteach agus réamh-ualach; VT: lubrication; VU: gnéithe éagsúla eile |
VA201 | Imthacaí le haghaidh feidhmeanna ardteochta (m.sh., trucailí áith) |
VA208 | Imthacaí le haghaidh iarratais ardteochta |
VA228 | Imthacaí le haghaidh iarratais ardteochta |
VA301 | Imthacaí le haghaidh mótair tarraingthe iarnróid |
VA305 | VA301 + nósanna imeachta iniúchta speisialta |
VA3091 | VA301 + VL0241 |
VA350 | Imthacaí le haghaidh boscaí acastóra iarnróid |
VA405 | Imthacaí le haghaidh innealra creathadh |
VA406 | Imthacaí le haghaidh innealra creathadh, tollta le sciath PTFE |
VA820 | Imthacaí do bhoscaí acastóra iarnróid i gcomhréir le EN 12080:1998 |
VC025 | Comhpháirteanna imthacaí cóireáilte le cóireáil teasa ilroinnte le haghaidh timpeallachtaí oibre éillithe tromchúiseacha |
VE240 | Imthacaí CARB a cheadaíonn díláithriú aiseach níos mó |
VE447 | Fáinne imthacaí le trí snáitheanna a dháileadh go cothrom ar thaobh amháin le haghaidh nasc gléas ardaithe |
VE552 | Fáinne seachtrach le trí pholl snáithithe scaipthe go cothrom ar thaobh amháin le haghaidh nasc gléas ardaithe |
VE553 | Fáinne seachtrach le trí pholl snáithithe scaipthe go cothrom ar an dá thaobh le haghaidh nasc gléas ardaithe |
VE632 | Fáinne suíocháin le trí pholl snáithithe a dháileadh go cothrom ar thaobh amháin le haghaidh nasc gléas ardaithe |
VG114 | Cage cruach brúite dromchla-chruaite |
VH | Imthacaí comhlántacha iomlán le dearadh chun sciorradh sorcóir a chosc |
VL0241 | Dromchla seachtrach fáinne seachtrach le sciath ocsaíd alúmanaim, insliú suas le 1000VDC |
VL2071 | Dromchla seachtrach fáinne istigh le sciath ocsaíd alúmanaim, insliú suas le 1000VDC |
VQ015 | Fáinne istigh le rásbhealach cuasach, rud a cheadaíonn mí-ailíniú níos mó |
VQ424 | Tá cruinneas rothlach níos airde ná C08 |
VT143 | Líonadh le ramhar fo-bhrú (EP). |
Cóid Poll Lubrication Bearing SKF
cód | Tuairisc |
W | Fáinne seachtrach gan lubrication groove agus poll |
WT | Úsáidtear é chun an ramhar teocht leathan a úsáidtear san imthacaí (-40 go +160 °C) a léiriú. Léirítear greasanna éagsúla laistigh den raon teochta seo le huimhir dhá dhigit tar éis WT. Léirítear méideanna éagsúla líonta le litir nó le teaglaim uimhir litreacha i ndiaidh WT, ag baint úsáide as na cóid chéanna agus a úsáidtear HT. Mar shampla: WT nó WTF1 |
W20 | Fáinne seachtrach le trí pholl lubrication |
W26 | Fáinne istigh le sé pholl lubrication |
W33 | Fáinne seachtrach le groove lubrication agus trí pholl lubrication |
W33X | Fáinne seachtrach le groove lubrication agus sé pholl lubrication |
W513 | Fáinne seachtrach le groove lubrication agus trí pholl lubrication, agus fáinne istigh le sé pholl lubrication |
W64 | Bearradh le ola soladach |
W77 | Fáinne seachtrach le groove lubrication agus trí pholl lubrication plugáilte le feistis ramhar |
X | 1, Modhnuithe toisí de réir caighdeáin ISO; 2, dromchlaí sorcóir sorcóireacha (imthacaí sorcóir) |
Cóid Ábhar Bearing SKF
cód | Tuairisc |
HV | Comhpháirteanna imthacaí cruach dhosmálta, ramhar grád bia |
VA201 | Bearradh le cage cruach brúite, atá oiriúnach d'iarratais ardteochta |
VA228 | Ag iompar le cage graifíte Coronet, oiriúnach do theocht ó -150 go +350 ° C |
VE495 | Fáinní inmheánacha agus seachtracha ghalbhánuithe agus slinger ola cruach dhosmálta, ramhar de ghrád bia |
VL065 | Toll galbhánaithe agus dromchlaí taobh |
VT357 | Imthacaí líonta le ramhar ola mianraí préimhe déanta as gallúnach casta litiam |
Cóid Gnéithe Eile Bearing SKF
cód | Tuairisc |
C | Trastomhas seachtrach sorcóireach |
U | Bearradh gan coiléar glasála eccentric |
W | Ag iompar fáinne seachtrach gan poll lubrication |
W64 | Imthacaí ola soladach |
Q | Céimseata teagmhála optamaithe agus cóireáil dromchla le haghaidh imthacaí sorcóir barrchaolaithe |
R | 1, Fáinne seachtrach le flange; 2, dromchla sorcóir stua-chruthach (imthacaí sorcóir) |
K | Tórramh barrchaolaithe, barrchaolú 1:12 |
K30 | Tórramh barrchaolaithe, barrchaolú 1:30 |
L4B | Cumhdach dromchla speisialta le haghaidh fáinní imthacaí agus rollóirí |
L5B | Cumhdach dromchla speisialta do rollóirí |
L5DA | Imthacaí NoWear le rollóirí brataithe le criadóireacht |
L7DA | Imthacaí NoWear le rollóirí brataithe le criadóireacht agus rásbhealach fáinne istigh |
Cóid Iarmhír Imthacaí FAG
cód | Tuairisc |
F | Cruach cage soladach, sorcóir treoraithe |
FA | Cruach cage soladach, fáinne seachtrach treoraithe |
FÁS | Cruach cage soladach, fáinne seachtrach treoraithe le groove lubrication |
FB | Cruach cage soladach, fáinne istigh treoraithe |
FBS | Cruach cage soladach, fáinne istigh treoraithe le groove lubrication |
FH | Cruach cage soladach, carburized agus Múchadh |
P5 | Rang 5 caoinfhulaingt de réir an chaighdeáin idirnáisiúnta ISO |
P4 | Rang 4 caoinfhulaingt de réir an chaighdeáin idirnáisiúnta ISO |
P2 | Aicme lamháltais 2 de réir an chaighdeáin idirnáisiúnta ISO (gan imthacaí sorcóir barrchaolaithe a áireamh) |
Cóid Réimír Bearing NSK
cód | Tuairisc |
F | Imthacaí gránach domhain groove fáinne seachtrach flanged (do d < 10mm), m.sh., F605 |
HR | Imthacaí sorcóir barrchaolaithe ard-acmhainne, m.sh., HR30207J |
Cóid Iarmhíre Imthacaí NSK
cód | Tuairisc |
A | Bearradh le dearadh inmheánach éagsúla |
A | Imthacaí liathróid teagmhála uilleach, uillinn teagmhála 30 ° |
A5 | Imthacaí liathróid teagmhála uilleach, uillinn teagmhála 25 ° |
Z, ZS | Taobh amháin le clúdach deannaigh pláta cruach |
ZZ, ZZS | An dá thaobh le clúdaigh deannaigh pláta cruach |
D, DU | Taobh amháin le séala rubair teagmhála |
C1 | Imréiteach gathacha níos lú ná C2 |
C2 | Imréiteach gathacha níos lú ná mar is gnách |
CN | Imréiteach gathacha gnáth |
C3 | Imréiteach gathacha níos mó ná mar is gnách |
C4 | Imréiteach gathacha níos mó ná C3 |
Cóid Réimír Imthacaí NTN
cód | Tuairisc |
B | Uillinn teagmhála 40 ° |
A | Uillinn teagmhála 25 ° |
C | Uillinn teagmhála 15 ° |
J | Cage cruach brúite |
Cóid Iarmhír Tiomna NTN
cód | Tuairisc |
DB | Socrú cúl le cúl |
DF | Socrú aghaidh le duine |
CS | Imréiteach gathacha níos mó ná mar is gnách |
Cóid Iarmhíre Imthacaí TIMKEN
cód | Tuairisc |
AB | Fáinne seachtrach le flange, fáinne seachtrach nach bhfuil idirmhalartaithe leis an múnla bunúsach |
AC | Fáinne istigh le tolladh difriúil agus ga cúinne |
AD | Fáinne seachtrach dúbailte nach bhfuil idirmhalartaithe leis an múnla bunúsach |
CR | Rás seachtrach le flanges |
CX | Toisí fáinne istigh difriúil ó mhúnla bunúsach, ní idirmhalartaithe |
D | Fáinní dúbailte istigh nó seachtracha nach bhfuil idirmhalartaithe leis an múnla bunúsach |
Cóid Iarmhír Bearing INA
cód | Tuairisc |
P | Bearradh le séala ar thaobh amháin |
PP | Ag iompar le rónta ar an dá thaobh |
RS | Bearradh le séala teagmhála ar thaobh amháin |
2RS | Bearradh le rónta teagmhála ar an dá thaobh |
P6 | Bearradh le cruinneas níos airde tríthoiseach agus geoiméadrach |
P5 | Bearradh le cruinneas ardthoiseach agus geoiméadrach |
P4 | Bearradh le cruinneas tríthoiseach agus geoiméadrach an-ard |
Cóid Réimír Bearing KOYO
cód | Tuairisc |
4CRI | Fáinne istigh imthacaí sorcóir sorcóireach ceithre as a chéile, m.sh., 4CRI4560 |
4CRO | Fáinne seachtrach ar a bhfuil sorcóir sorcóireach ceithre as a chéile, m.sh., 4CRO660 |
FE | Imthacaí liathróid magneto, lamháltas dearfach trastomhas seachtrach, m.sh., E10 |
EN | Imthacaí liathróid magneto, lamháltas diúltach trastomhas seachtrach, m.sh., EN10 |
Cóid Iarmhíre Imthacaí KOYO
cód | Tuairisc |
A | Imthacaí teagmhála uilleach, uillinn teagmhála 30° (gan a bheith marcáilte), m.sh., 7210 |
B | Imthacaí teagmhála uilleach, uillinn teagmhála 40 °, m.sh., 7210B |
C | Imthacaí teagmhála uilleach, uillinn teagmhála 15 °, m.sh., 7210C |
CSI | Séala de chineál RS déanta as rubar silicone, m.sh., 6210RSC |
RSD | Séala RS-cineál déanta as rubar polapróipiléine, m.sh., 6210RSD |
OCG | Séala rubair sintéiseach aon-thaobh, treoraithe le flange, m.sh., 6206RSE |
2RS | Séala dhá thaobh, cineál RS, m.sh., 6210-2RS |
2RSN | Séala dhá thaobh, cineál RS le groove fáinne Léim, m.sh., 6210-2RSN |
ZZ | Clúdach deannaigh pláta cruach dhá thaobh, m.sh., 6208ZZ |
NR | Fáinne seachtrach le groove fáinne Léim, m.sh., 6208NR |
GNR | Fáinne seachtrach le grooves fáinne Léim dúbailte |
